Шайба – это крепежный элемент, который устанавливается под гайку или головку резьбового крепежа.
Применение этого метиза позволяет повысить устойчивость соединения к динамическим воздействиям, увеличить площадь опирания, уберечь поверхность основного материала от повреждений.
Типы шайб общего и специального назначения

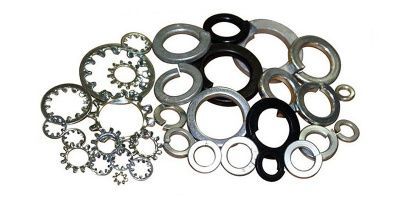

Сложно назвать сферу экономики, где бы не использовались шайбы. Основные виды показаны на этом фото:
Материалом изготовления чаще всего служит сталь углеродистая, с оцинкованным покрытием или без него, нержавеющая сталь марок А2 и А4. По типу исполнения шайбы выпускаются с прямым торцом или оформленные фаской. По конструкции различают следующие типы крепежных изделий:
- Плоские круглой или квадратной формы с размерами стандартной, увеличенной и уменьшенной величины, в том числе стандартные по ГОСТ 11371-78 и высокопрочные по ГОСТ Р 52646. Широкий типоразмерный ряд позволяет выбрать изделия для укрепления различных соединений в приборостроении, химической и нефтяной промышленности, медицине и пищевой отрасли, в быту и других сферах жизнедеятельности человека.
- Пружинные (гроверные и многовитковые) предназначены для высоконагружаемых соединений. Предотвращают самопроизвольное раскручивание резьбового крепежа, в том числе при вибрационных и динамических нагрузках. Двухвитковые шайбы нашли применение при укладке железнодорожных путей. Имеют класс точности С, изготавливаются из высококачественного марочного стального сплава.
- Зубчатые и многолапчатые шайбы относятся к категории стопорных, не допускают самораскручивание болтов/винтов/шпилек. Существенно увеличивают прочность и надежность крепежного узла.
- Изделия конической формы по ГОСТ 13439-68 используются в станочных приспособлениях.
- Быстросъемные шайбы отвечают требованиям ГОСТ 11648-75 или DIN 6799. используются для надежной установки подшипников либо других деталей на валах, осях. Основная сфера применения – автомобили, сельскохозяйственная техника, станки.
- Кровельные со специальной прокладкой из атмосферостойкого каучука. Позволяют прочно крепить верхнее покрытие крыши с полной герметичностью, не допустят протечек и попадания атмосферных осадков в подкровельное пространство.
Шайбы тарельчатого типа используется для упрочнения соединения и увеличения опорной площади.
На заметку! Из тарельчатых шайб собирают демпфирующие приспособления: несколько метизов одного размера накладываются друг на друга.
Основные функции
На шайбу возлагается выполнение весьма ответственных задач:
- четкая фиксация резьбового крепежа при скреплении двух и более элементов;
- создание плотного контакта головки болта с поверхностью соединяемого материала;
- ликвидация перекосов, с этой проблемой лучше всего справляются шайбы конической, сферической формы и косые.
Правильный подбор шайбы по всем параметрам – гарантия создания прочного, надежного и долговечного крепежного узла.
