Какие размеры пластиковых канализационных труб предусмотрены действующими нормативными документами? В каких целях применяются трубы тех или иных размеров? Какой из предлагаемых современным рынком пластиков предпочтительнее?
Давайте разбираться.

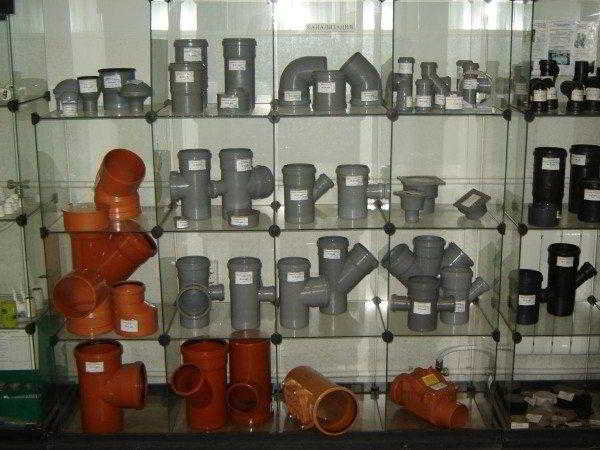

Пластиковая канализация полностью вытеснила традиционный чугун с витрин магазинов.
Виды пластмасс
Начнем с того, какими, собственно, бывают пластиковые трубы для сточных канализационных систем.
Перечень невелик:
- Непластифицированный поливинилхлорид (НПВХ, чаще — просто ПВХ) — несомненный лидер по объемам производства;
- Несколько реже можно встретить в продаже канализацию из полипропилена;
- Полиэтилен — аутсайдер: его вам предложат не во всяком магазине.
Как соотносится цена этих материалов? Давайте возьмем в качестве образца весьма ходовую трубу длиной 2 метра и диаметром 110 мм.
| Материал | Стоимость |
| Полипропилен | 270 рублей |
| ПВХ | 250 рублей |
| Полиэтилен | 320 рублей |
Нюанс: сравнение не совсем корректно. Участвующие в нем трубы различаются толщиной стенок, что влияет на себестоимость производства.
В чем практическая разница между разными пластиками?
Какой из них стоит выбрать при монтаже канализации своими руками?
- Полипропилен более износостоек, тверд и при равной толщине стенок обладает большей по сравнению с конкурирующими решениями кольцевой жесткостью.
- Полиэтилен более эластичен и прекрасно гасит акустические колебания. Сломать такую трубу практически невозможно; при монтаже допустимы изгибы, губительные для других пластиков. Оборотная сторона — меньшая устойчивость к высоким температурам.

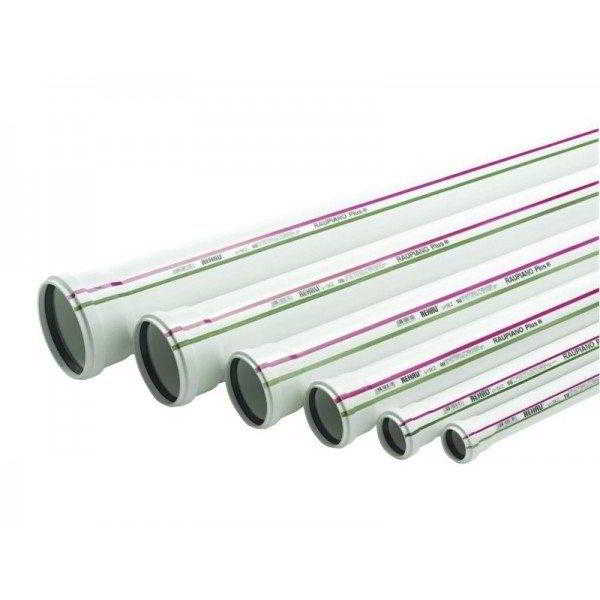

Знаете, чем внешне отличаются ПВХ и полипропилен? Ничем.
Нормативные документы
Теперь посмотрим, какие длины и диаметры канализационных пластиковых труб заложены в действующих нормативных документах.
ГОСТ 22689.2-89
По этому ГОСТ производятся полиэтиленовые трубы и фасонина.
Нас, понятное дело, интересуют прежде всего размеры.
- Трубы выпускаются прямыми отрезками длиной 8, 6, 5,5, 3 и 2 метра.
- Толщина стенок варьируется от 2 до 5,2 миллиметров.
- Таблица диаметров пластиковых канализационных труб, прямо скажем, не поражает богатством выбора. В списке всего четыре типоразмера: 40, 50, 90 и 110 миллиметров.

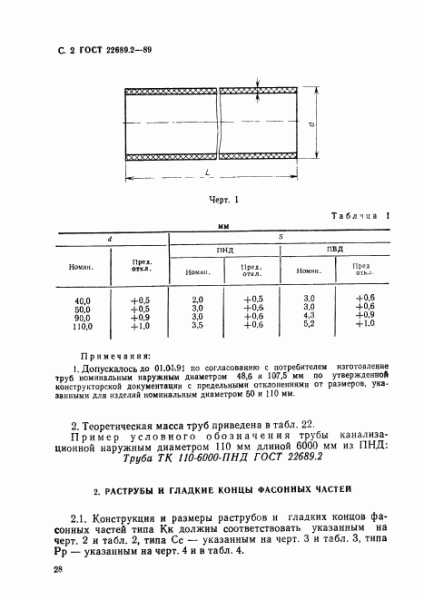

Страница ГОСТ с перечнем размеров.
ТУ 4926-002-88742502-00
Полипропиленовые изделия изготавливаются не по ГОСТ, а по техническим условиям. Что говорят действующие ТУ?
Список возможных длин прямых отрезков покажется нам знакомым: 8, 6, 5,5, 3 и 2 метра.
Однако: по согласованию с заказчиком можно производить трубы другой длины. Минимальные и максимальные значения не лимитируются, но здравый смысл подсказывает, что отрезки длиной свыше 12 метров крайне неудобно перевозить любым существующим транспортом.
Диаметры пластиковых канализационных труб и толщина их стенок могут принимать следующие значения:
| Диаметр, мм | Толщина стенок, мм |
| 50 | 3,0 |
| 110 | 3,5 |
| 150 | 5,4 |
ПВХ
С поливинилхлоридом ситуация довольно комичная.
В качестве нормативного документа, регламентирующего производство, продавцами указываются:

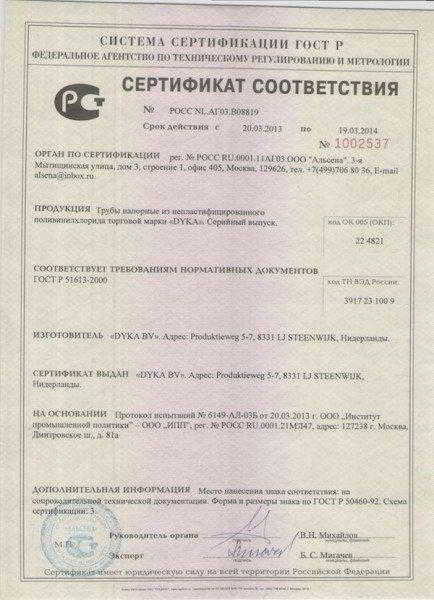

Сертификат соответствия стандарту.
Давайте изучим документы.
ГОСТ Р 51613-2000
- Трубы производятся в прямых отрезках длиной от 4 до 12 метров с кратностью 0,25 м (4,0, 4,25, 4,50 и так далее).
- Толщина стенки варьируется от 1,5 до 23,2 мм.
- Диаметр может принимать значения от 10 до 315 мм. Значения 50, 90, 110, 150 и 200 мм присутствуют, что говорит о совместимости труб с фасониной для безнапорной канализации.

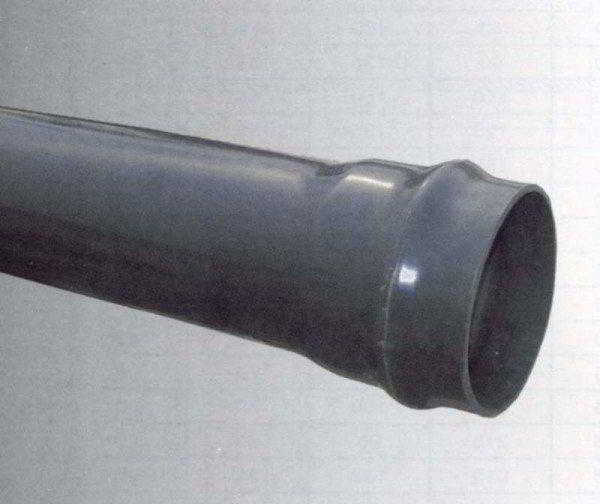

Напорная раструбная труба из ПВХ.
ВСН 48-96
При изучении этого документа нас ждет очередной сюрприз. В нем, среди прочего, содержится инструкция по закупкам, рекомендующая продукцию вполне конкретного производителя — ОАО НПО «Пластик». Перечень размеров описывает не требования к производимой продукции, а…. ассортимент подлежащей закупкам номенклатуры.
Ну что же, и то хлеб.
Приведем эту информацию полностью, без купюр:
- Длина труб и патрубков составляет 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 и 5240 мм. Судя по размером, речь идет о заказе под несколько вполне конкретных проектов домов.
- Используемый диаметр пластиковых труб для канализации вполне традиционен для внутренних сетей — 50, 90 и 110 миллиметров.
Между тем в реальном мире
Уважаемый читатель, вы запутались? Позвольте освободить вас из плена иллюзий и познакомить с реальным ассортиментом пары компаний, специализирующихся на производстве канализации.

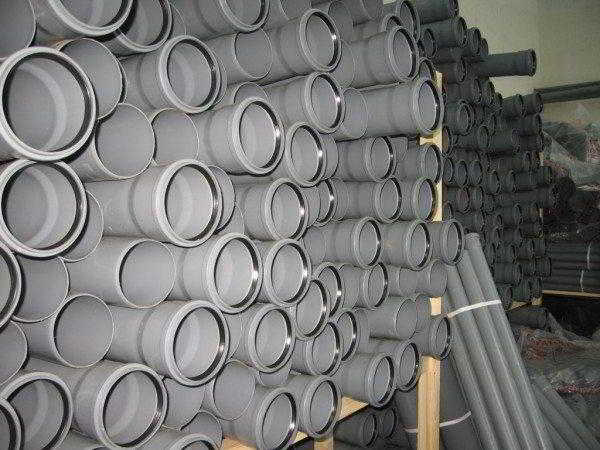

Реальный ассортимент рынка куда шире предусмотренного стандартами.
Вот номенклатура изделий, производящихся предприятиями группы Аквамастер из непластифицированного поливинилхлорида.
| Диаметр, мм | Толщина стенок, мм | ||
| Легкие | Средние | Тяжелые | |
| 110 | — | — | 3,2 |
| 160 | 3,2 | 4,0 | 4,7 |
| 200 | 3,9 | 4,9 | 5,9 |
| 250 | 4,9 | 6,2 | 7,3 |
| 315 | 6,2 | 7,7 | 9,2 |
| 400 | 7,9 | 9,8 | 11,7 |
| 500 | 9,8 | 12,3 | 14,6 |
А вот перечень диаметров полиэтиленовых труб Корсис Плюс, применяющихся при строительстве канализационных коллекторов:
- 1200,
- 1400,
- 1600,
- 2000,
- 2200,
- 2600 мм.
Любопытно: структура этих труб сильно отличается от привычной нам. Достаточно сказать, что они двухслойные, с гофрированным наружным и гладким внутренним слоями.

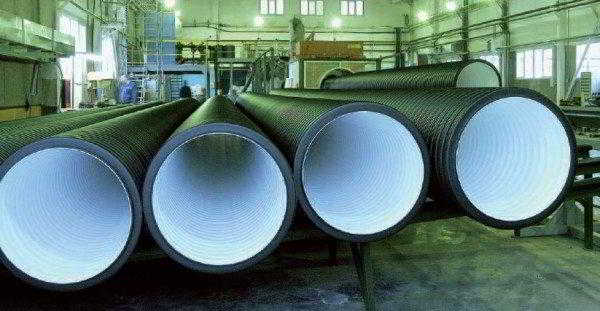

Изделия компании Корсис.
Области применения
Напоследок давайте выясним, где применяются канализация различных диаметров.
Диаметр 50 мм используется для подключения всех сантехнических приборов, кроме унитаза. Кроме того, в домах некоторых проектов этим диаметром монтировались стояки кухонной канализации.
90 мм используются при подключении некоторых видов унитазов (прежде всего — скрытого монтажа).
110 мм — самый ходовой типоразмер: от подключения унитаза до прокладки стояков и даже лежневок, объединяющих несколько стояков.
150 — 200 мм применяются при укладке выпусков на колодец в многоквартирных домах.
250 — 600 мм — трубы, соединяющие колодцы дворовой канализации.
600 и выше — коллекторы, собирающие стоки с целых районов.

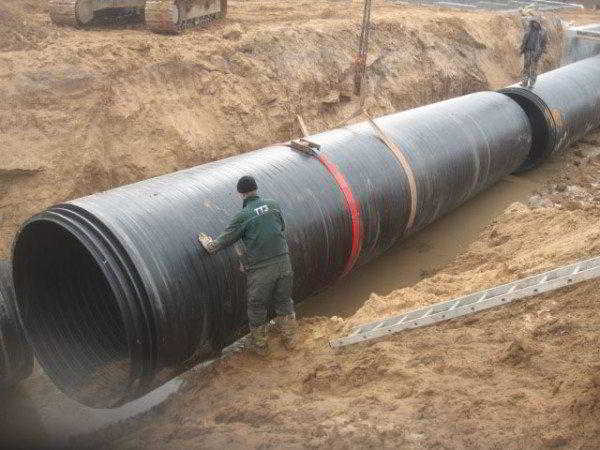

Прокладка коллектора. Фото позволяет оценить размеры его фрагментов..
Заключение
Надеемся, что наш экскурс в мрачные тайны действующих нормативных документов и их сложные отношения с реальным производством окажется полезным читателю. Как обычно, в видео в этой статье можно найти дополнительную информацию.
Успехов!
