Замена стояков отопления: 5 основных этапов

Замена стояков отопления в многоквартирном доме – задача достаточно сложная, но вполне выполнимая. Конечно, всегда можно обратиться за помощью к специалистам, но это вызовет дополнительные финансовые затраты. В данной статье мы подробно разберём все основные этапы проведения всех необходимых монтажных работ.

Сварочные работы в процессе осуществления замены стояка

Выбор подходящего материала

Для установки стояка отопительной системы обычно используют трубы из нержавеющей стали или из пластика, давайте рассмотрим их особенности:

Пластиковые

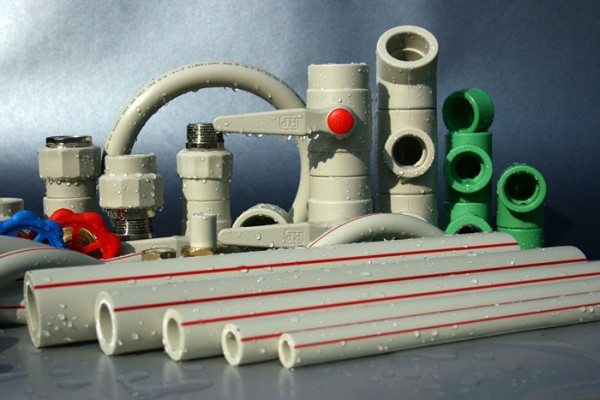

Полипропиленовые трубы и фитинги

На сегодняшний день широкое распространение получило использование пластиковых труб для обустройства отопительных трубопроводов благодаря нескольким несомненным преимуществам:

Простота выполнения монтажных работ своими руками. Соединения преимущественно осуществляются при помощи специального трубного паяльника.

Использование паяльника для монтажа пластиковых труб

Гибкость. Полипропиленовые изделия могут гнуться, что позволяет выполнять обводы различных препятствий без применения дополнительных фитингов.

Лёгкий вес. Это значительно упрощает транспортировку и подъём труб на верхние этажи многоквартирных домов.

Относительно низкая цена. Пластик всегда дешевле металла.

Отсутствие коррозийных процессов.

Но прежде чем остановить свой выбор на полипропилене следует понимать, что его прочностные характеристики строго соответствуют штатным нормам работы отопительной системы и не рассчитаны на такие критические условия, как:

• Скачки давления в теплотрассе с 4-5 до 10-12 атмосфер. Обычно это происходит только по причине халатности слесарей дежурящих на котельной, но, к сожалению, с постоянной регулярностью.
• Гидроудары. Образуются в момент резкого запуска системы отопления после летнего перерыва.
• Критические температуры. Их можно наблюдать в период ежегодных весенних испытаний теплотрассы.

Совет: если вы всё-таки решитесь использовать именно пластиковые трубы, то остановите свой выбор на армированных моделях, которые выдерживают гораздо более высокие температуры.

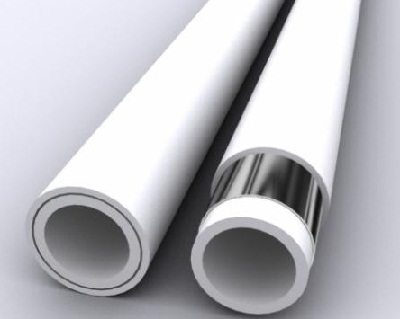

Образец армированных труб из полипропилена

Металлические

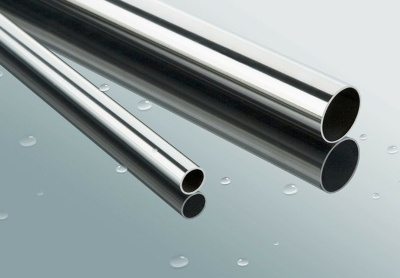

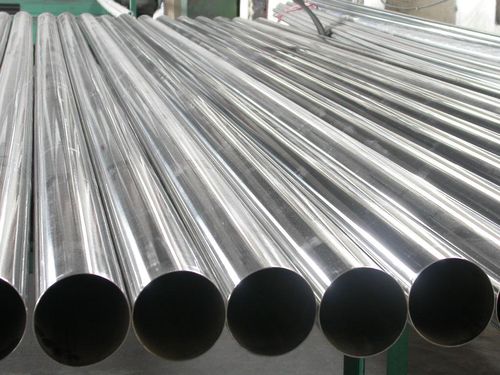

Фото металлических труб, предназначенных для отопительных систем

В данном случае всё обстоит с точностью наоборот. Стальные изделия дороже, тяжелее и не обладают гибкостью пластика. Но зато они выдерживают любые возможные температуры подающегося теплоносителя и высокие показатели внутреннего давления. Так что, если вы хотите иметь уверенность в стабильной работе вашей системы отопления, то лучше остановиться на выборе установки металлического трубопровода.

Идеальным вариантом с точки зрения практичности и надёжности станет использование оцинкованной трубы ДУ-20, которая кроме всего прочего защищена от возникновения коррозийных процессов.

Образец стальной водогазопроводной трубы ДУ-20 с антикоррозийным покрытием

Необходимые принадлежности

Трансформаторный сварочный аппарат

Для успешного выполнения монтажных работ вам понадобятся определённые инструменты и некоторые дополнительные материалы. При этом их итоговый список напрямую зависит от выбранного способа соединения элементов трубопровода: сварка или резьба.

Тип соединений	Перечень необходимых принадлежностей
Сварочный	Сварочный аппарат; приварыши с длинными и короткими резьбами для присоединения радиаторов и запорной аппаратуры; контргайки, по три штуки на каждый радиатор; три сгона для подводок и перемычки; три вентиля ДУ-20
Резьбовой	Всё, что перечислено выше за исключением сварочного оборудования, вместо которого вам понадобится плашка или клупп; два тройника из чугуна или латуни; две муфты; тиски для фиксации деталей во время нарезки резьбы

Совет: вентили выбирайте исключительно современные шаровые, так как они значительно превосходят по надёжности устаревшие винтовые модели.

Устройство шарового вентиля

Ход монтажных работ

Замена стояка отопления в квартире начинается со сброса воды:

Этап №1: сброс стояка

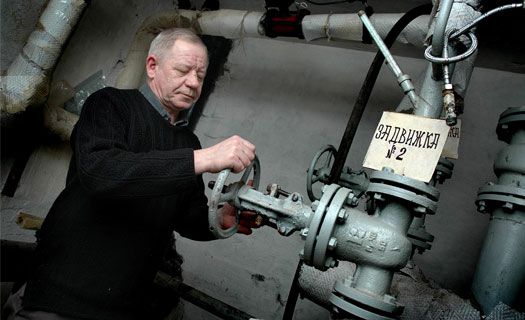

Отключение стояка в отопительный сезон происходит в согласовании с компетентными органами

Как отключить стояк отопления? В первую очередь, чтобы избежать серьёзных штрафов, необходимо получить соответствующее разрешение в ЖЭКе или другой управляющей структуре.

Совет: рекомендуется подавать заявление на отключение заранее, так как процесс его утверждения может затянуться на достаточно длительный период.

Если у вас нужные документы уже на руках, то в зависимости от типа разлива следует действовать по одному из двух сценариев:

Вид разлива	Порядок действий
Нижний	Поднимаетесь в квартиру, которая расположена на верхнем этаже. Проверяете перемычки и находите соседей, которые парно соединены с вашим стояком. Именно такой тип соединения осуществляется в системах с нижним разливом. Перекрываете вентили в своей и парной квартире.
Верхний	Перекрываете один вентиль в подвале и ещё один на чердаке. Выкручиваете заглушки. Ждёте, пока сойдёт вода, чтобы убедиться в исправности запорной арматуры.

Этап №2: демонтаж

Демонтаж старого стояка отопительной системы

Инструкция удаления старого трубопровода выглядит просто:

• Перерезаем с помощью «болгарки» подводку к отопительным радиаторам.
• Выкручиваем оставшийся отрезок подводки из радиаторной пробки.

Но тут возникает вопрос, где лучше осуществить резку?

При этом следует руководствоваться двумя факторами:

Эффективность. Дело в том, что наибольшей коррозии трубы подвергаются внутри бетонных перекрытий. Таким образом, если вы хотите достигнуть максимального результата, обезопасив себя от возможных аварий в будущем, то более правильно будет пробить пол и потолок, чтобы осуществить замену и тех отрезков трубопровода, которые расположены в их массивах.
Но тут важную роль играют ваши взаимоотношения с соседями, так как без ихнего участия или хотя бы разрешения у вас ничего не выйдет.

Отверстие в потолке для более эффективной замены стояка

Удобство. В этом случае место резки стоит выбирать так, чтобы вам было в последствие комфортно наносить на оставшийся отрезок резьбу или сварку. Желательно, чтобы оно при этом было не слишком близко к полу или потолку.

Этап №3: нарезка резьбы

В случае использования сварочного аппарата всё зависит от умений сварщика, и данный процесс в детальном описании не нуждается.

А вот, если вы используете резьбовые соединения, то вам будет очень полезно ознакомиться с необходимыми к выполнению шагами:

Снимаем у трубы с помощью напильника или «болгарки» фаску, предварительно зафиксировав её в тисках или другим не менее надёжным способом. Это позволит плашке или клуппу беспрепятственно зайти на неё.

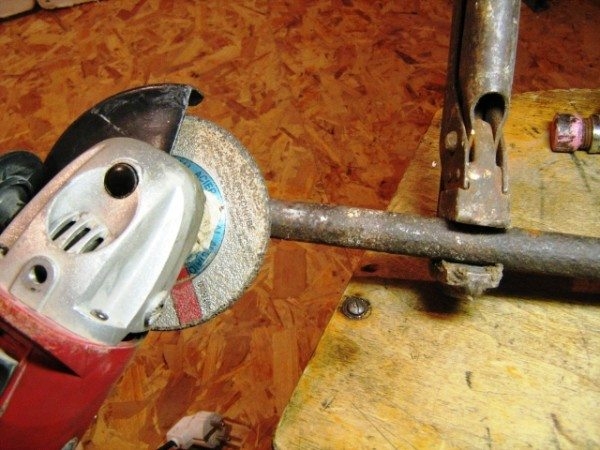

Снятие фаски при помощи «болгарки»

Строго перпендикулярно надеваем на трубу держатель с плашкой или клупп.

Установка клуппа на край трубопровода

В процессе создания резьбы на крае трубопровода придерживаем его газовым ключом, чтобы исключить образование разрыва выше или ниже по стояку.

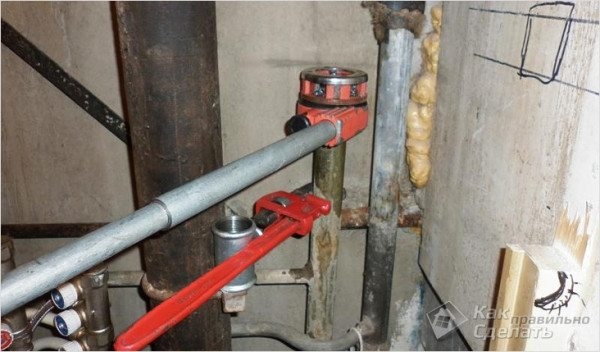

Использование трубного ключа для стабилизации стояка

В момент захода инструмента на край трубы прижимайте его как можно крепче.

Нарезку осуществляем по часовой стрелке, к ключу же прикладываем усилия, направленные в противоположную сторону.

На самом стояке нарезаем короткие резьбы, не превышающие пяти ниток, а вот уже на подводах к радиаторам – длинные.

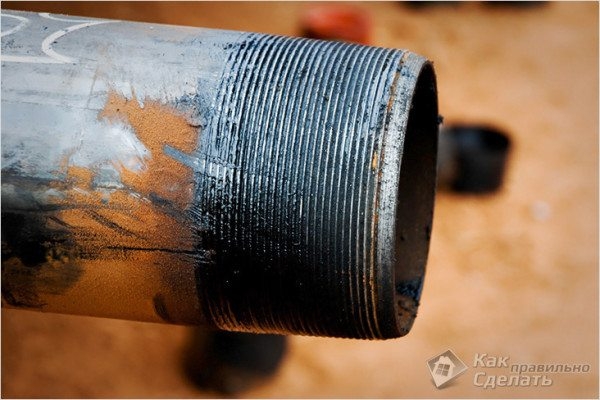

Длинная резьба на подводе к батареи отопления

Этап №4: сборка

После того, как все резьбовые соединения подготовлены к дальнейшей эксплуатации, приступаем к сборке:

Заготовки труб пропускаем через перекрытия и соединяем муфтами с краями общей магистрали.

Осуществляем подмотку сантехническим льном, который гарантирует герметичность, и силиконовым герметиком, который предотвращает преждевременное гниение и выгорание льна.

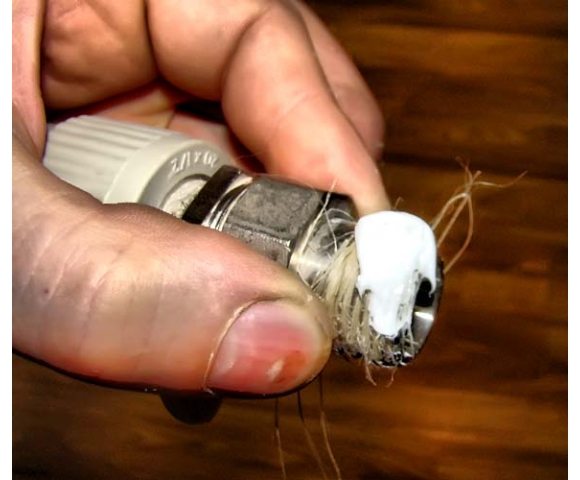

Лён и силикон в действии

Совет: альтернативой льну и силикону является полимерная нить.
Она хоть и стоит дороже, но зато даёт более надёжный и качественный результат.

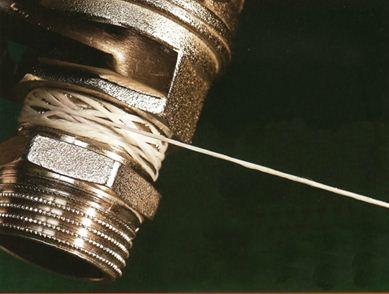

Полимерная нить на резьбе

Далее монтируем тройники. При этом следует учитывать, что расстояние между внутренними резьбами было не менее полуметра, иначе подводку придётся устанавливать внатяжку.

Пример накрученного тройника

В тройники ввинчиваем вентили.

В вентили устанавливаем длинные патрубки, у которых с одной стороны нарезана короткая резьба, а с другой – длинная.

На получившиеся сгоны монтируем контргайку так, чтобы плоская её сторона оказалась повёрнута к батарее, а также радиаторную пробку.

Аналогично устанавливаем и перемычку.

Вывешиваем на кронштейны радиатор. При этом следим, чтобы осевые линии резьбовых соединений под пробки полностью совпадали с осевыми линиями резьбовых соединений подводок.

Совет: используйте ватерпас при установке радиатора.
Этот инструмент позволит вам добиться идеальной горизонтали.

Выравнивание отопительной батареи с помощью водяного уровня

Закручиваем пробки и контргайки, заканчивая сборку.

Последние шаги сборочного этапа

Следует помнить, что наличие сварочного аппарата значительно уменьшает количество необходимых резьбовых соединений.

Этап №5: запуск системы

После сборки необходимо испытать и запустить стояк в работу.

Испытание:

Вентиль на перемычке открываем, а на радиаторе закрываем, чтобы ограничить количество соединений попадающих под первое испытание.

Закрываем сбросники в подвале.

Слегка приоткрываем вентиль на установленном стояке.

После того, как в приоткрытом кранике жидкость перестаёт шуметь, открываем подачу воды в систему полностью.

Вернувшись в квартиру, плавно не спеша открываем краники радиаторов, внимательно исследуя конструкцию на наличие течи.

Совет: желательно иметь при пробном запуске помощника, который сможет заметить протекающее место в то время, когда вы находитесь в подвале или на чердаке.
Тогда вы сможете вовремя перекрыть систему, избежав затопления.

Способ стравливания воздуха зависит снова-таки от вида разлива:

• При нижнем вам необходимо в верхней квартире открыть кран Маевского и дождаться, пока выйдет весь воздух.

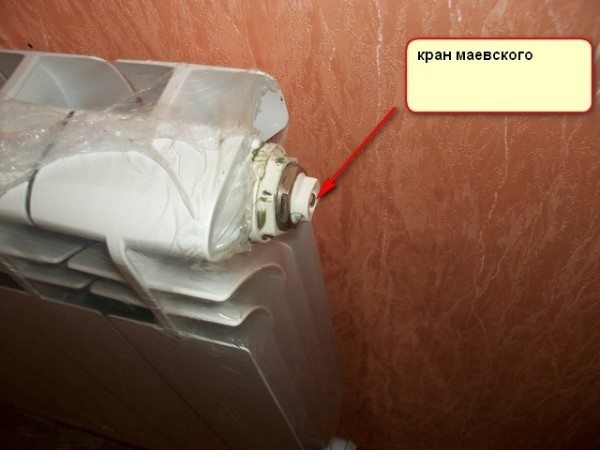

Кран Маевского на батарее

• При верхнем воздушная пробка вытесняется в расширительный бак, расположенный на чердаке, самостоятельно.

Вывод

Замена стояка в квартире вполне осуществима собственными силами. Для этого главное иметь желание и точно следовать изложенным в данной статье инструкциям.На видео предоставлены дополнительные материалы. Будьте внимательны, и у вас всё получится!

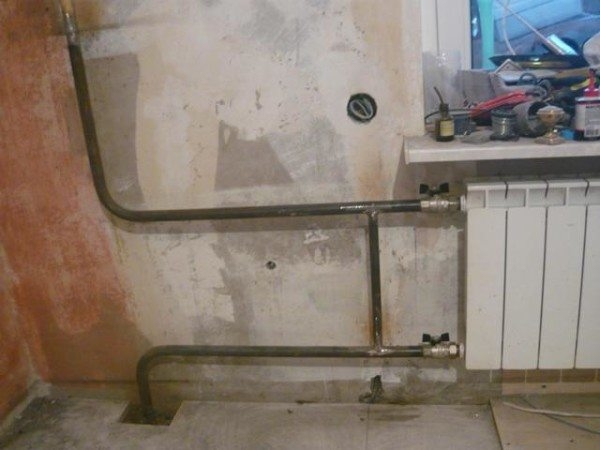

Новый стояк в отопительной системе
