Заглушки на трубы: назначение и разновидности

Сколько времени используются в сантехнике трубы, столько и существуют на них заглушки. Этим деталям обычно уделяется незаслуженно мало внимания, а ведь они также являются частью герметичности всего трубопровода и должны чётко выполнять свои функции. В этой статье мы рассмотрим их основные виды и назначение.

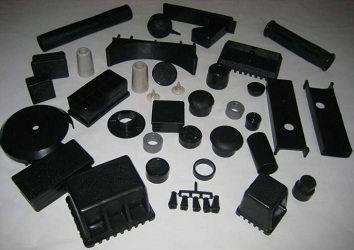

Фото разнообразных заглушек

Назначение

Заглушки используются в следующих ситуациях:

Во время транспортировки труб. Это помогает исключить получение изделием внутренних повреждений.

Перемещение труб с торцевыми заглушками

Для осуществления закупоривания окончания ветки водопровода, канализации или газопровода. Ведь все трубопроводы должны где-то оканчиваться, и именно заглушка отвечает за необходимую герметизацию такого места.

Пластиковая заглушка на канализационную трубу

При ремонте повреждённого участка. Особенно, если отключить всю систему невозможно, а изолировать место восстановления, остановив поток содержимого трубопровода, необходимо.

Разновидности

В первую очередь заглушки отличаются материалом изготовления.

Материал

Заглушки на стальные трубы разных размеров

Есть два ГОСТа, которые определяют материал подходящего изделия:

Номер ГОСТа	Определение
17379 — 2001	Материал заглушки должен соответствовать материалу трубопровода: сталь закрывается нержавейкой; полипропилен – пластиком
ГОСТ 18599-2001	Для труб с маленьким сечением, независимо от их  материала, допускается применение заглушек из полиэтилена низкого давления

Изделия из ПНД для закупоривания водопровода

Совет: если вам необходимо остановить поток агрессивных веществ с высокой температурой, то рекомендуется использовать исключительно стальные заглушки. Хоть их цена и выше пластиковых аналогов, зато они способны выдержать более высокое давление и нагрев до 600 оС.

Способ фиксации

Эксплуатационная инструкция предполагает четыре основных варианта фиксации заглушек:

Болты. Этот тип крепления требует наличия специальных отверстий-ушек на самой трубе, что накладывает некоторые ограничения, и дополнительного использования уплотнителя, необходимого для повышения уровня герметизации.

Совет: рекомендуется использовать такой вид соединения для межфланцевых моделей, которые предназначены останавливать движение жидкости между частями трубопровода без его полного демонтажа. То есть, в том случае, когда доступ к торцу трубы ограничен, и представляется возможным лишь скрутить болтами просунутую в узкую щель перекрывающую пластину.

Межфланцевая заглушка

Резьба. Наиболее удобный в применении своими руками и надёжный метод крепления. Резьбовые каналы могут быть нарезаны с внешней или внутренней стороны изделия, главное, чтобы у трубы имелась аналогичная обработка. Вы наверняка не раз сталкивались с таким способом герметизации в быту, закручивая крышки бутылок, банок или канистр, и судить о его эффективности можете не понаслышке.

Резьбовая стальная заглушка – просто и надёжно

Сварка. Как заглушить трубу без резьбы? В этом случае вам понадобятся сварные представители рассматриваемых комплектующих и сварочный аппарат.

Несомненные плюсы такого способа:

• Отсутствие необходимости наличия соединительных элементов на самой трубе. То есть, вы сможете заварить любой отрезок трубопровода.
• Высокие показатели надёжности и герметичности.

Но также есть и минусы:

• Сложность проведения демонтажа или замены в случае необходимости.
• Необходимость наличия специального оборудования и умения им пользоваться.
• Ограничивается металлическими изделиями.

Эллиптическая сварная заглушка

Вставка — самый простой, дешёвый, но вместе с тем и наименее эффективный вариант закупоривания. Мы выше упоминали о применении пластиковых изделий для герметизации полипропиленовых или металлических труб, так вот оно реализуется именно так.

Конечно же, о том, что такой метод выдержит высокое давление речи и быть не может, но для перекрытия безнапорных участков его бывает вполне достаточно. Примечательно, что он отлично подходит и для профильных конструкций.

Ассортимент пластиковых заглушек

Место применения

Внутренняя квадратная полипропиленовая модель

Для пластиковых изделий благодаря их эластичности возможно два способа использования:

Вариант	Особенности
Внутренний	Стыковочная часть вставляется внутрь трубы, практически полностью прячась в ней, что придаёт всей конструкции большую эстетичность
Внешний	Заглушка надевается как колпак на торец трубопровода, что возможно даже в случае его засорения

Внешняя квадратная полипропиленовая модель

Форма

Сферическая заглушка из железа

Что касается форм, то они могут быть самыми разнообразными в соответствии с сечением трубы: круг, овал, прямоугольник, квадрат и так далее. При этом выступающая часть обычно бывает плоской или выпуклой.

Заключение

Трубопровод всегда где-то заканчивается, а иногда его необходимо ремонтировать. И в том и в другом случае вам понадобятся заглушки, чтобы перекрыть поток проходящего в нём вещества. Они отличаются по материалу, способу фиксации, месту применения и форме, так что вы всегда сможете подобрать наиболее оптимальное изделие для вашего конкретного случая.

Заглушенная гофрированная полипропиленовая труба

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительную информацию, касающуюся изложенных материалов. Делайте свой выбор в соответствии с приведёнными рекомендациями.
