Установка опалубки для заливки перекрытий – это довольно непростой и чрезвычайно ответственный процесс, требующий определенных способностей и познаний. Время от времени для самостоятельного монтажа может пригодиться не только лишь много материала, да и доп время. Не считая правильного выполнения установки, все нужно верно высчитать и приготовить.

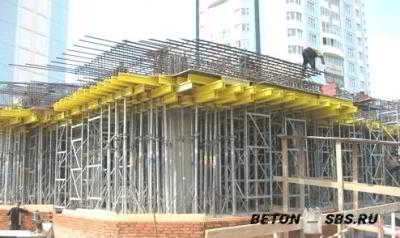

Установка опалубки перекрытий

Возведение для перекрытия очень непростой процесс, требующий определенного опыта и познаний в данной области.

:

    1 Устройство и принцип монтажа2 Состав и виды3 Устройство всепригодной4 Главные индивидуальности5 Установка системы6 Конструкция из щитов и балок7 Система с второстепенными раздвижными опорами8 Устройство с падающими головками

Устройство и принцип монтажа

Для устройства пригодятся последующие инструменты и материалы:

Строительный уровень. Болты. Гвозди. Уголки. Щиты из водостойкой фанеры шириной 20 мм. Бруски из досок шириной 40-50 мм. Рубероид. Телескопические штативы для опоры.

При установке конструкции работа производится в последующей последовательности. Поначалу проводится установка арматурного каркаса колонн, после этого устанавливается система колонн с закреплением хомутами либо винтообразными стяжками и раскреплением раскосами. Арматура колонн, с целью сопряжения с расположенными выше конструкциями, выпускается выше верхнего обреза (довольно 40-50 см). Дальше осуществляется бетонирование колонн, после этого на особые вырезы инсталлируются щиты днища прогонов либо балок, под их монтируют и выверяют по высоте пространственные опоры либо телескопические поддерживающие стойки.

Установка опалубки перекрытий

Схема устройства для перекрытий

Установка стоек для пространственной жесткости производится на треногах. Опосля того как боковые щиты перекрытий будут установлены и соединены меж собой винтообразными горизонтальными стяжками, их скрепляют со щитом днища.

Последующий шаг – установка стоек для второстепенных древесных балок для опалубки перекрытий. По ним расстилается палуба из водостойкой фанеры. Опосля того как арматурные каркасы и сетки прокладок трубок будут уложены, производится бетонирование. Разборку опалубки лучше делать опосля того, как бетон наберет распалубочную крепкость. Разборка конструкции производится в последовательности, оборотной ее монтажу.

Состав и виды

Состав последующий: поперечные балки, телескопические стойки, вертикальные щиты по периметру, щиты балок. Конструкция скрепляется стяжками.

Посреди опалубок для перекрытий российского производства более популярна унифицированная. Опалубка стенок состоит из щитов шириной от 300 до 1800 мм и высотой на этаж, также дополнительных – угловых и торцевых. Щит состоит из вертикальных фермочек, горизонтальных балок и железной палубы. Установка цельного перекрытия производится опосля возведения стенок помещения и набора ими требуемой исходной прочности. Конструкцию устанавливают по телескопическим стойкам, арматурные сетки укладываются в 2-ух уровнях, производится бетонирование.

Установка опалубки перекрытий

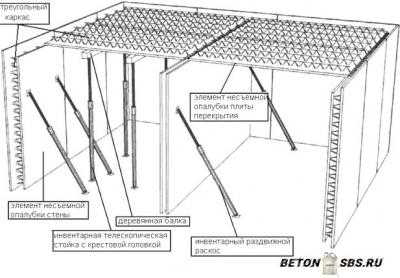

Схема установки опалубки под цельное перекрытие

Устройство крупнощитовой производится при помощи так именуемой толовой опалубки для перекрытий, состоящей из набора модульных частей, которые разрешают собирать конструкцию при ширине щита до 5,6 м, длине до 12 м и высоте от уровня стоянки до 10 м. Распалубливание производится за счет уменьшения высоты опоры стола. В предстоящем конструкция выкатывается из-под перекрытия и переставляется на другое место. Перестановка и установка производятся траверсой «утиный нос».

Ежели вы не желаете применять древесную фанеру, то в качестве щитов для пола конструкции можно применять надежные железные щиты. Они гладкие и ровненькие, потому очень плотно укладываются по отношению друг к другу и еще резвее корректируются по горизонтали.

Ежели конструкция производится в двуэтажном доме либо выше, то непременно оставьте в ней просвет для прохода со ступенек на 2-ой этаж и дальше. Это рекомендуется и для подвального помещения.

Разглядим самые пользующиеся популярностью виды и индивидуальности установки.

Устройство всепригодной

Данный тип дозволяет делать установка конструкции хоть какой ширины, длины и толщины. Это осуществляется за счет того, что все элементы конструкции подогнаны друг к другу, имеют высшую крепкость и значительную долговечность. В целом конструкция состоит из таковых несущих частей:

    сомпакт-балок Н20, применяемых для сотворения всех перекрытий; раздвижных треног с выдвижными штангами, железными стойками и съемными головками (опорная и вильчатая); «падающей» головки, нужной для опускания лишь данной стойки в границах до 10 см.

Устройство для перекрытий производится в таковой последовательности:

Установка опалубки перекрытий

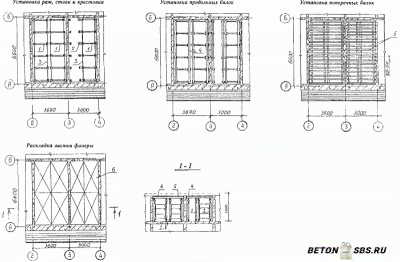

Схема монтажа перекрытий: 1. Рама. 2. Стойка. 3. Крестовина. 4. Опора h=160 мм. 5. Опора h=140 мм. 6. Фанера.

Съемные головки, в том числе «падающие», инсталлируются сверху в стойки, которые закрепляются в проектном положении с помощью раздвижки треноги, по этому она получает требуемую пространственную устойчивость. В съемные головки стоек инсталлируются продольные несущие балки, по которым размещаются поперечные, сверху раскладываются щиты или просто листы.

Читайте также »   Россиянину в темноте продали кишащую тараканами квартиру

Для выполнения распалубливания «падающие» головки опускаются вниз (на 6-10 см – зависимо от модификации), в конечном итоге вся система несколько прогибается. Становится вероятным относительно просто высвободить отдельные поперечные и продольные балки и демонтировать, в случае необходимости, щиты опалубки для перекрытий. Почаще всего опускание «падающих» головок производится для снятия промежных стоек, опосля того как бетон конструкции перекрытия наберет достаточную крепкость.

Главные индивидуальности

Индивидуальностью таковой опалубки является, сначала, то, что съемная головка стойки способна сходу держать две балки, размещенные внахлест, которые можно без заморочек передвигать по данной головке, потому конструкция может употребляться с хоть какими опалубками для перекрытий. Стойки-треноги сами по для себя довольно устойчивы, также расположенные по ним поперечные и продольные балки можно устанавливать на расстояниях, которые соответствуют требованиям грядущей перегрузки. Для больших нагрузок расстояния должны быть меньше, а для наименьших нагрузок и перекрытий наименьшей толщины расстояние меж стойками и устроенными сверху прогонами может возрастать.

В данной конструкции употребляются древесные балки Н20. Они делаются из прочной ели и имеют форму двутавра, довольно устойчивые и широкие пояса. Малогабаритная форма обеспечивает устойчивость и крепкость балки, а за счет пятислойного склеивания резко возрастает общая твердость. Даже ежели гвозди будут прибиваться по бокам, опора не расколется. В случае необходимости ее можно распиливать в любом месте, даже наискось: прочностных черт это не уменьшает.

Установка системы

Таковая опалубка для перекрытий употребляется для потолков. Основным преимуществом данной системы будет то, что в ней употребляются все известные на сей день технологии горизонтального опалубливания, что в свою очередь дает возможность устраивать четыре различные системы опалубки.

Композиция данных систем дозволяет минимизировать поверхность добора для каждого определенного варианта. Внедрение стоек со съемными головками дает возможность при ускоренном процессе распалубливания оставлять только отдельные промежные стойки, по этому экономится время и средства.

Обширно употребляется древесная клееная опора Н20, которая создана для устройства по железным стойкам с «падающей» головкой конструкции из главных и второстепенных балок вручную. В итоге создается всепригодная опалубка для перекрытий.

Конструкция из щитов и балок

Отыскала применение и опалубка с несущими элементами, выполненными из дюралевых сплавов. Таковая система состоит из потолочных балок, стоек с «падающими» головками и опалубочных щитов. Потолочные продольные балки по осям опор, равно как и щиты, могут иметь различные размеры. Опалубка для перекрытий быть может монтирована вручную, включая разные закрытые помещения при незначимых доборах щитов.

Конструкция с поворотной головкой дает возможность иметь вольный выбор системы опалубочного перекрытия. Таковой механизм может употребляться при сильном расчленении конструкции перекрытия либо для перекрытий с перепадами. На обыденные стойки с поворотной либо «падающей» головкой укладываются продольные балки таковых же размеров, а по нижним поясам устраиваются поперечные ригели. Такое решение дозволяет свободно выбирать покрытие. Зависимо от монтажа поперечных балок конструкцию (щиты либо листы) можно укладывать как на продольные балки, так и меж ними.

Система с второстепенными раздвижными опорами

Установка опалубки перекрытий

По мере необходимости можно применять доп продольные балки, что значительно понизит нагрузку на перекрытие.

Потолочная фасонная система, совместимая с дюралевой конструкцией, является улучшенной версией классической системы. Стойки с «падающей» головкой держат нагрузку от щитов покрытия даже в случае однобокого загружения без момента извива опор. Как вариант может быть внедрение фасонной системы для крупноразмерных щитов, которые опираются конкретно на полки главных балок, что дает возможность делать легкую установку и демонтаж щитов. Сортамент щитов производится с шагом 15 и 30 см. Это дозволяет более нормально устроить опалубку по всему периметру помещения с меньшими доборами. Схожее конструктивное решение дозволяет обеспечить плотное прилегание к перекрытию и надежное крепление с ним. По мере необходимости допускается внедрение продольных трехметровых балок, что значительно понижает количество требуемых стоек и еще упрощает их установку под потолочные панели.

Устройство с падающими головками

Эта конструкция всепригодна, она включает потолочную опалубку с несущей системой потолочных панелей и продольных балок и «падающими» головками. Установка балок осуществляется на «падающие» головки, которые нужно за ранее закрепить на оголовки выдвижных штанг опорных стоек. Штативы стоек обеспечивают устойчивость в процессе монтажа несущих ригелей, которые защемляют в «падающих» головках. На уже собранную несущую конструкцию укладываются опалубочные панели. Укладка осуществляется стремительно как в поперечном, так и в продольном направлениях. Преимущество такового решения, сначала, в способности ранешнего распалубливания. Стойки с «падающей» головкой при всем этом будут повсевременно поддерживать распалубленное перекрытие. Демонтированные панели в это время могут быть установлены на запасных опорах на примыкающей захватке.

Опалубку можно снимать лишь опосля заливки перекрытия и его высыхания, но снимать опалубку нужно не всю сразу, а равномерно.
