Термостат для радиатора: цели применения, разновидности, особенности монтажа

В каких случаях и для чего используется термостат для радиаторов отопления? Какие конструктивные исполнения этого прибора предлагает современный рынок? Как правильно установить термостат? В нашем материале мы попытаемся найти ответы на эти и некоторые другие вопросы.

Термостат для радиатора: цели применения, разновидности, особенности монтажа

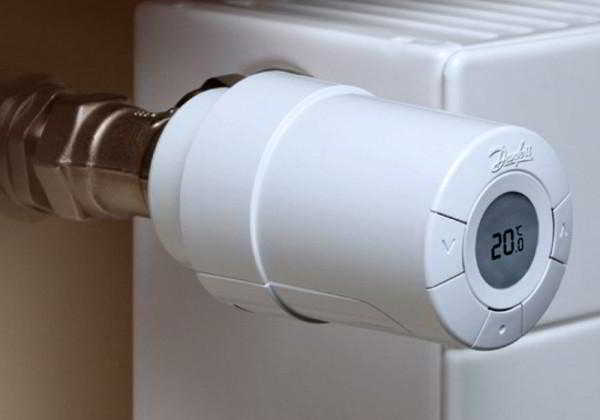

Термостатический комплект для радиатора водяного отопления.

Что это такое

Термостатом называется устройство для поддержания постоянной температуры какой-либо среды.

Применительно к отоплению можно выделить два класса устройств:

  • Предназначенные для регулировки проходимости подводки приборы используются в системах водяного отопления;
  • Предназначенные для включения и выключения электрических нагревательных элементов в зависимости от температуры среды термостаты предсказуемо применяются с электронагревателями различных типов — конвекторами, масляными радиаторами, кабельными и пленочными теплыми полами.

Заметьте: работа приборов одного класса может быть основана на разных физических принципах. Подробнее мы познакомимся с ними в соответствующем разделе статьи.

Зачем это нужно

Цели применения термостатов в отопительных системах, собственно, всего две:

  • Поддержание комфортной температуры воздуха в полностью автоматическом режиме, без вмешательства владельца.
  • Экономия энергии (электрической и тепловой).
  • При ухудшении погодных условий (снижении уличной температуры, усилении ветра) теплоотдача через ограждающие конструкции дома увеличивается; по мере остывания воздуха в помещении термостат увеличивает теплоотдачу обогревательных приборов. При избыточном нагреве комнаты не возникает необходимости в избыточной вентиляции: термостат сам снизит теплоотдачу до необходимого уровня.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

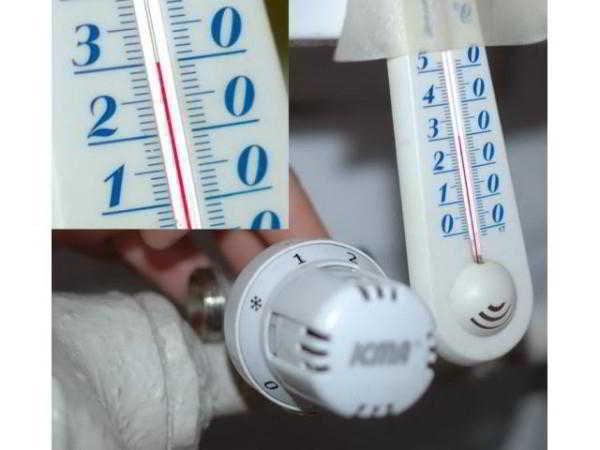

    Термостат стабилизирует температуру в помещении.

    Классификация и устройство

    Теперь мы начнем знакомиться с разными видами термостатических устройств.

    Термостатический клапан

    Он применяется в паре с термоголовками разных типов в системах водяного отопления. Работа клапана сводится к ограничению протока теплоносителя через отопительный прибор.

    Конструктивно он сильно напоминает дроссель, который, в свою очередь, является модификацией винтового вентиля:

    • Шток приводит в движение клапан — плоский или конической формы;
    • Клапан опускается в седло и полностью или частично перекрывает поток воды через отверстие в нем.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

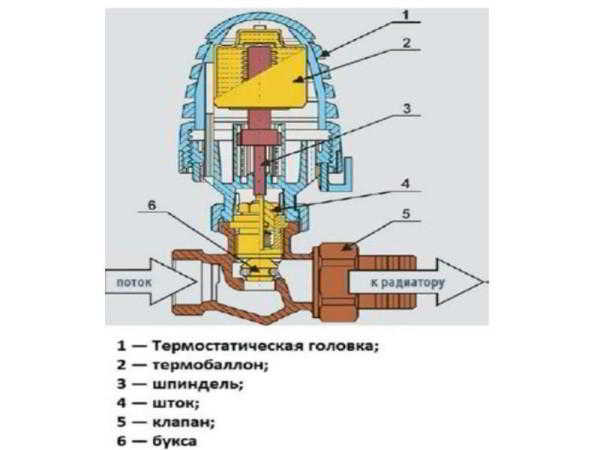

    Устройство термостатического клапана.

    Как и винтовой вентиль, термостатический клапан предполагает движение среды через его корпус лишь в одном направлении: теплоноситель должен поступать к седлу только и исключительно снизу. Направление движения теплоносителя всегда указывается стрелкой на корпусе.

    Отличие этого элемента регулирующей арматуры от дросселя — в том, что его шток приводится в движение не барашком с резьбой, а внешним регулирующим устройством — термостатической головкой.

    Сильфонная термоголовка

    Абсолютное большинство термоголовок, предлагаемых современным рынком, относятся именно к этому типу. Их достоинство — достаточно демократичная цена, начинающаяся примерно от 400 рублей. Сильфонная термостатическая головка энергонезависима; ее функциональность ограничена непрерывной регулировкой проходимости клапана с поддержанием заданной температуры среды без каких-либо цикличных колебаний.

    Принцип работы основан на значительном температурном расширении некоторых жидких и газообразных сред: содержимое сильфона (гофрированной трубки в корпусе устройства) расширяется при нагреве и давит на шток клапана.

    При охлаждении и уменьшении длины сильфона в дело вступает возвратная пружина. Настройка температуры осуществляется обычной резьбой, смещающей шток относительно сильфона.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

    Устройство сильфонной термоголовки.

    Заметьте: головки этого типа могут комплектоваться выносным термодатчиком на капиллярной трубке, по которой расширяющаяся в термодатчике рабочая среда поступает в полость сильфона.

    Электронная термоголовка

    Электронные радиаторные термостаты устроены заметно сложнее:

    • За регистрацию внешней температуры отвечает термопара — термодатчик, состоящий из двух разнородных проводников, соединенных последовательно. Когда контакты между ними нагреты до разных температур, в цепи возникает постоянный слабый ток; чем больше разница температур, тем больше его значения.

    Любопытно: несмотря на то, что электронные термоголовки позиционируются как новые высокотехнологичные решения, лежащий в основе принципа их работы термоэлектрический эффект (эффект Зеебека) был открыт почти два века назад.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

    Принцип работы термопары открыт почти двести лет назад.

    • Термостатический клапан приводится в движение маломощным сервомотором. Благодаря редуктору потребляемый им ток ограничен значением в 100 мА, что позволяет использовать в качестве элементов питания обычные компактные гальванические элементы (плоские или пальчиковые батарейки).
    • Обработка данных с термопары осуществляется микроконтроллером. Он допускает программирование суточного и (иногда) недельного цикла температур: к примеру, ночью, когда потребность в тепле минимальна, температура в помещении может быть снижена на 2 — 3 градуса.
    Читайте также »   Что делать если в унитазе постоянно течет вода – полезные советы от профессионалов

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

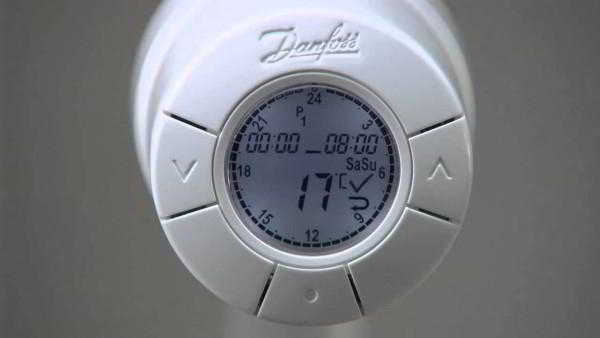

    Программируемая электронная термоголовка.

    Как соотносятся цены на сильфонные и электронные термоголовки? Приведем выдержку из прайс-листа на продукцию Danfoss:

    Модель Описание Розничная стоимость, рубли
    RAW 5010 Сильфонный прибор с жидкостным наполнением 698
    RA 2945 Сильфонный прибор с газонаполненным датчиком 735
    Living Eco RA Электронный программируемый прибор 2350

    Термостаты электроприборов

    Теплый пол, электроконвектор или масляный радиатор с термостатом подразумевают работу при постоянной мощности; расход тепла ограничивается периодическими отключениями прибора. В роли термостата выступает биметаллическая пластина — гибкий контакт из двух разнородных металлов с разными коэффициентами температурного расширения.

    При достижении определенной температуры биметаллическая пластина деформируется, размыкая контакт и прерывая подачу питания на нагревательные элементы. По мере охлаждения восстанавливается первоначальная форма контакта, после чего подача питания возобновляется. Регулируя расстояние между биметаллической пластиной и клеммой, можно настроить температуру срабатывания термостата.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

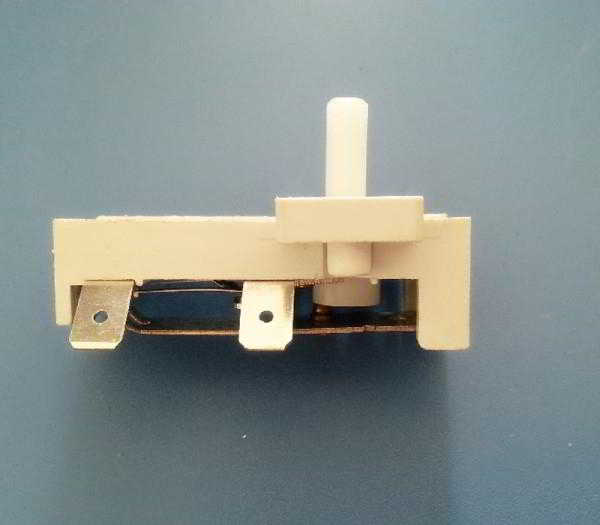

    Регулируемый биметаллический термостат.

    Простота конструкции обеспечивает предельную дешевизну устройства, но она же накладывает ограничения на максимальный текущий через термостат ток: для бытовых приборов он равен 16 амперам, что при напряжении 220 вольт соответствует электрической мощности примерно в 3,5 КВт.

    Заметьте: термопара может быть как встроенной в прибор, так и выносной.
    Так, электрические теплые полы обычно используют выносной термодатчик, уложенный в стяжку или под чистовое покрытие.

    Монтаж

    Каких правил стоит придерживаться при установке термостатов на отоплении своими руками?

    Несмотря на разницу в устройстве приборов, инструкция универсальна:

    • Термостатическая головка или термодатчик должны находиться вне восходящего потока воздуха от радиатора или подводок к нему. Как правило, это достигается горизонтальной установкой головки; выносной датчик может быть размещен в любой точке комнаты.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

    Горизонтальная установка термоголовки предотвратит ее нагрев горячим воздухом.

    • Желательно размещать прибор вне ярко освещенной зоны. Прямые солнечные лучи нагреют корпус и сам термодатчик, повлияв на точность калибровки.
    • Термостатические клапаны, как и любые дросселирующие устройства, предполагают наличие между подводками к радиатору байпаса. При последовательном подключении отопительных приборов дросселироваться будет весь контур.

    Термостат для радиатора: цели применения, разновидности, особенности монтажа

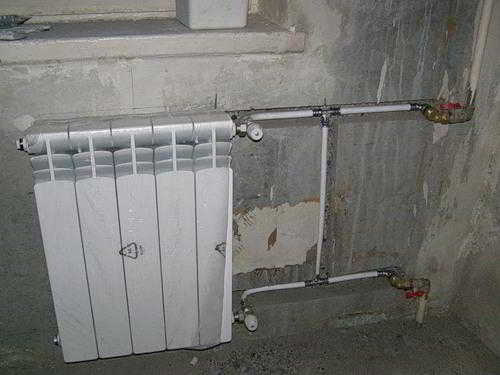

    На фото хорошо видна перемычка перед дросселируемым прибором.

    Заключение

    Надеемся, что наш миниатюрный обзор современных рыночных предложений покажется читателю интересным и полезным. Дополнительные материалы, как обычно, предложит видео в этой статье. Успехов!
