Способы монтажа водопроводных колодцев

Водопроводные колодцы по СНиП – это подземные сооружения, предназначение которых — установка в них водопроводного оборудования. Это могут быть задвижки, затворы, приборы учета, отсекающие вентиля и т.д. Данные конструкции могут иметь прямоугольную либо округлую форму.

На фото схема сооружения с нужными размерами.

Общие положения

Данные сооружения нужны для установки в них различного оборудования.

Требования к устройству наружных частей инженерных коммуникаций содержатся в СНиПе №2.04.0/84.

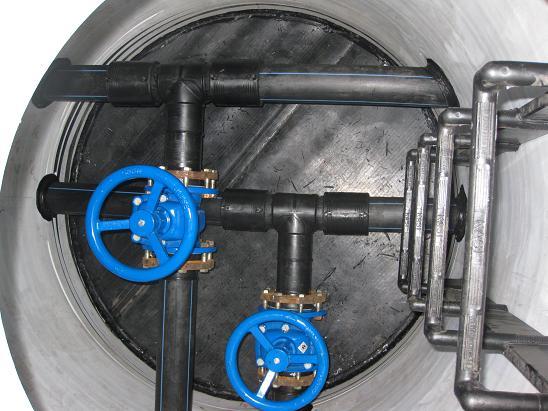

В общем, деталировка водопроводного колодца выглядит так.

Высота его от уровня дренажа до крышки должна составлять не меньше 150 см.

Для сетей, имеющих сечение до 400 мм, минимальный промежуток от стенки сооружения до трубы должен составлять 30 см. Для сечений 500/600 мм — это 50 см, а при диаметре системы больше 600 мм — 70 см.

Трубные фланцы, сечением до 40 см надо располагать, минимально, в 0.3 м от стенок. Если диаметр более 40 см, промежуток увеличивается до 0.5 м.

Обратите внимание!
Данная инструкция повышает удобство монтажа.
Если размер фланца велик, то для крепления применяются толстые болты, их нередко приходится затягивать при помощи длинного рычага.

Проектный чертеж железобетонного колодца.

Промежуток от конца раструба, обращенного к стенке, для его сечения до 30 см должен составлять от 40 см, для диаметра больше этого значения –0.5 м.

Верх выдвижных штоков заглушек должны отделять от всех поверхностей 30 см. Штурвал с неподвижным типом штока требует 50 см свободного пространства.

От низа труб до уровня подсыпки должны быть:

• при их сечении до 40 см — 25 сантиметров;
• при диаметре 50/60- 30;
• при сечении больше 60- 35.

Обратите внимание!
Для проникновения в колодец, стенку его желательно оснастить своими руками стальными либо чугунными скобами.
Если сделать этого не удалось, можно использовать стремянку либо приставную лестницу.

Крышки люка на водопроводные и канализационные колодцы не обязательно должны быть утепленными. Применяются теплоизолированные элементы, если существует техническое обоснование. Например, в местности суровые зимы.

Железобетонные сооружения

Устройство колодца из железобетона.

Наиболее распространены готовые заводские колодцы из железобетона.

Из чего состоит такой колодец

Устройство водопроводного колодца из бетонных колец таково:

• плита дорожная;
• кольцо доборное;
• горловина;
• плита перекрытия;
• стеновое кольцо;
• люк с крышкой;
• донная плита.

Размеры колец водопроводных колодцев приведены в таблице.

Маркировка изделия	Размеры в мм			Вес в кг	Стоимость
	Высота	Толщина стенок	Внутр. диаметр
КС/7/1	100	80	700	46	340
КС/7/1.5	150	80	700	68	350
КС/7/3	350	80	700	140	590
КС-7-5	500	80	700	230	800
КС/7/6	600	100	700	250	825
КС/7/9	900	80	700	410	1230
КС/7/10	1000	80	700	457	1280
КС/10/5	500	80	1000	320	1105
КС/10/6	600	80	1000	340	1130
КС/10/9	900	80	1000	640	1530
КС/12/10	1000	80	1200	1050	2115
КС/15/6	600	90	1500	900	2060
КС/15/9	900	90	1500	1350	2670
КС/20/6	600	100	2000	1550	3345
КС/20/9	900	100	2000	2300	4015
КС/25/9	900	120	2500	2200	16100
КO/6	70	120	580	60	390

Монтаж конструкции

Водопроводные железобетонные колодцы чаще всего монтируются для домов многоквартирных. Для собственных жилищ они также используются. Однако частники в большинстве случаев заливают квадратные либо прямоугольные по форме монолитные сооружения (они требуют более простой опалубки, чем для круглых аналогов). Строительные же организации используют более технологичные способы с применением готовых заводских колец.

Далее кратко о том, как осуществляется самостоятельный монтаж водопроводного колодца из железобетона.

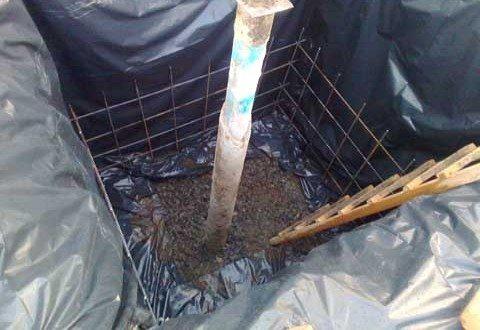

Самостоятельное обустройство бетонного колодца.

Следует учесть, что устройство опалубки будет усложненным, так как она должна иметь отверстия для лотков сети и входа.

Сначала нужно выкопать котлован.Его стенки должны быть шире размера будущего колодца на 20 см.

Далее на дно ямы следует насыпать 20 см щебенки либо песка. Данный слой будет основой стен и послужит дренажом.

Стенки котлована необходимо укрыть рулонной гидроизоляцией – полиэтиленовой пленкой, гидроизолом, рубероидом. Такой настил также не позволит воде из бетона впитываться в грунт, тем самым понижая прочность сооружения.

Затем монтируется армирующий каркас. Сделать его можно из рифленых прутков, перевязанных отожженной проволокой либо заводской сетки.

Потом сбивается опалубка. Материалом для нее могут служить влагостойкая фанера, доски, ОСП, гладкий шифер и пр.

В готовый короб заливается слоями по 30 см заводской бетон М-200 либо самостоятельно замешанная смесь. Пропорции раствора: 1 доля цемента, 3 доли кварцевого песка и 3 доли щебенки. Каждый из залитых слоев трамбуется при помощи штыкования.

Когда бетон окончательно высохнет, наверх кладется заводская плита, имеющая оголовок и люк водопроводного колодца.

Кирпичные аналоги

Конструкция из кирпича.

Устройство водопроводных колодцев из кирпича — более трудоемкий процесс. Габариты котлована под них должны быть большими, чем для железобетонных аналогов. Дело в том, что кирпич нуждается во внешней гидроизоляции, которая обустраивается из нескольких слоев разогретого битума.

Обратите внимание!
В данном случае необходимо осуществлять кладку только из желтого либо красного керамического кирпича.
Силикатный делается на основе извести и стремительно разрушается в среде влаги.

Кладется материал в полкирпича. Его горизонтальные ряды перевязываются минимально на 25% длины элементов. Как вяжущее вещество, тут применяется цементно-песчаная смесь в соотношении 1:3. Толщина кладочных швов–1/1.5 см.

Готовые пластиковые конструкции

Готовое сооружение из пластика.

Заводские сооружения из пластика дают возможность значительной экономии времени.

Конструкция водопроводного колодца такого типа состоит из толстой гофрированной трубы, выполненной из ПЭ либо ПП. Сооружение имеет отводы для лотков и уплотнительные кольца.

Чтобы повысить кольцевую жесткость сооружения, оно делается с двухслойными стенками.

Разборная разновидность конструкции.

Цена пластиковых колодцев достаточно высока – двухметровое изделие сечением 0.7 м стоит 15/17 тыс. рублей.

Монтаж сооружения

Копается котлован, чуть больших габаритов, чем сам колодец. Будет достаточно 15/20 см.

Насыпается песчаная подушка.

Далее сооружение опускается в котлован.

Если конструкция имеет пригружную камеру, она заливается бетонным раствором. Благодаря этому колодец не будет всплывать во влажной почве.

В сооружении устанавливаются коммуникации и оборудование.

Производится обратная засыпка.

Вывод

Колодцы для водоснабжающей сети выполняют важную функцию. В них размещается оборудование, регулирующее и контролирующее работу системы.

Видео в этой статье поможет вам понять ее тему.
