Система отопления своими руками: советы новичку

Тема этой статьи — отопительная система своими руками. Нам предстоит познакомиться с ее основными элементами, определиться с выбором оборудования и материалов, с разводкой и схемой подключения отопительных приборов.

Итак, приступим.

Система отопления своими руками: советы новичку

Система водяного отопления в коттедже.

Источник тепла

Как отопить помещение, расположенное на значительном расстоянии от ближайшей теплотрассы? Очевидно, для этого нужен автономный источник тепла — водяной котел.

При выборе типа котла стоит уделить внимание двум его свойствам:

  • Экономичность. Чем ниже цена киловатта тепловой энергии, тем меньше эксплуатационные расходы.
  • Автономность работы. В идеале отопительное оборудование не должно требовать внимания к себе.

Давайте составим соответствующие рейтинги, а потом сравним позиции котлов разных типов.

Экономичность

Источник тепла Расходы, рубли/КВт*час
Газ (магистраль) 0,7
Дрова 1,1
Каменный уголь 1,3
Пеллеты 1,4
Газ (баллоны) 2,8
Дизтопливо 3,2
Электричество 3,6

Думается, каких-то комментариев таблица не требует. Магистральный газ лидирует по дешевизне отопления с огромным отрывом.

Автономность

А вот по этому параметру оценки будут сильно отличаться от предыдущего рейтинга.

  • Бесспорный лидер — электричество. Электрокотел не требует ни обслуживания в той или иной форме, ни отвода продуктов сгорания. Владельцу достаточно лишь задать температуру теплоносителя или, при наличии внешнего термостата, температуру воздуха в помещении.
  • Система отопления своими руками: советы новичку

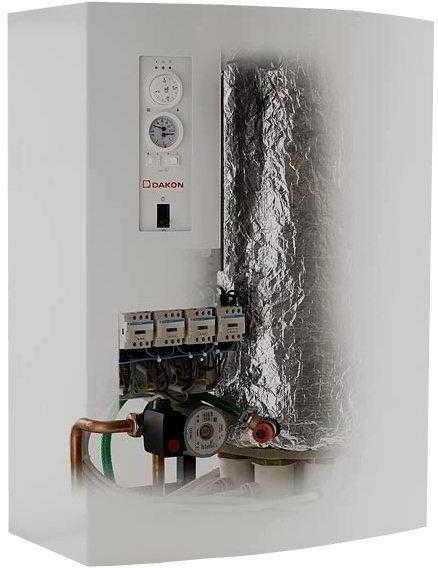

    Электрокотел не требует контроля и обслуживания.

  • На втором месте по удобству использования — газ. Устройство систем отопления с газовым котлом тоже позволяет им неограниченное время работать в автономном режиме, поддерживая заданную температуру. Владельцу придется лишь дополнительно озаботиться монтажом ведущего на улицу воздуховода.
  • Уточним: мы говорим о котлах с электронным розжигом. Пьезорозжиг делает котел энергонезависимым, но разжигать его (в частности, при погасшем запальнике) приходится  вручную.

    Система отопления своими руками: советы новичку

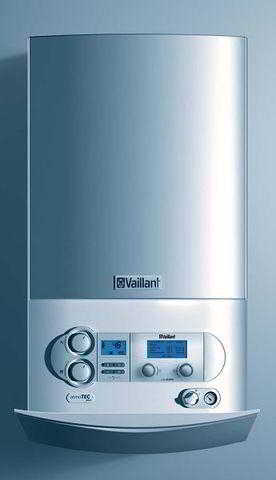

    Настенный газовый котел с электронным розжигом.

  • Использование дизельного топлива тоже позволяет системе длительное время работать автономно; однако массивная емкость с солярой и шум горелки, мало отличающийся от шума самолета на взлете, делают пользование этим источником тепла менее комфортным.
  • Пеллетные котлы с бункером и автоматической подачей топлива обеспечивают несколько более низкий уровень автоматизации: бункер приходится периодически загружать, да и от чистки зольника бункер не избавит.
  • Наконец, наибольшего внимания требуют твердотопливные котлы. Уголь и дрова приходится загружать каждые несколько часов. Использование газогенераторов, котлов верхнего горения и теплоаккумуляторов меняют картину в лучшую сторону, но не так чтобы радикально.
  • Выводы довольно очевидны — если у вас есть возможность пользоваться магистральным газом, других вариантов реализации отопления можно не искать.

    При выборе газового котла стоит уделить внимание еще паре характеристик.

    • Если перебои в подаче электричества не имеют систематического характера, наш выбор — изделие с принудительной тягой и электронным розжигом.
    • Конденсационные котлы экономичнее конвекционных на 9 — 11%. Они утилизируют не только тепло сгорания газа, но и энергию, выделяющуюся при конденсации продуктов сгорания.

    Система отопления своими руками: советы новичку

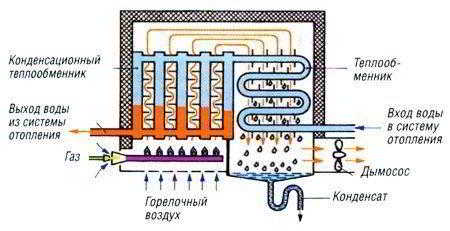

    Схема работы конденсационного котла.



    Тепловая мощность

    Как собрать систему отопления, которая обеспечит дом необходимым количеством тепла? Очевидно, стоит начать с расчетов. Нам предстоит оценить тепловую мощность котла и совокупную мощность отопительных приборов.

    Формула расчета выглядит так: Q = V*Dt*k/860.

    В ней:

    • Q — тепловая мощность (КВт).
    • V -объем дома по габариту (включая стены) в кубометрах.
    • Dt — разница температур между домом и улицей в самую холодную пятидневку зимы. Данные о среднем минимуме для своего города можно найти в известной онлайн-энциклопедии; внутренняя температура берется соответствующей санитарным нормам (18 — 22С).
    • k — коэффициент утепления. Он выводится интерполяцией на основе следующей таблицы:
    Описание здания Значение коэффициента
    Пенопластовая шуба толщиной 100 — 150 мм, тройные стеклопакеты 0,6 — 0,9
    Кирпич толщиной 40 см, двойные стеклопакеты 1 — 1,9
    Кирпич толщиной 25 см, деревянные окна 2 — 2,9
    Кирпич толщиной 12 см, остекление в одну нитку 3 — 4

    Скажем, для дома размером 8х8х6 метров при внутренней температуре +20С и среднем минимуме января -24С, выполненного с качественным утеплением (k=0,8), потребуется (8*8*6)*(20 — -24)*0,8/860=16 (с округлением) киловатт тепла.

    Читайте также »   Обои в традиционном стиле: великолепие и неотклонимая пышность орнаментов + 94 фото

    Чтобы распределить эту мощность по помещениям, достаточно подсчитать их долю в объеме всего дома.

    При этом не стоит забывать про пару тонкостей:

    • Помещения без радиаторов (прихожая, кладовка, туалет) обогреваются за счет смежных комнат. Их объем тоже стоит брать в расчет.

    Система отопления своими руками: советы новичку

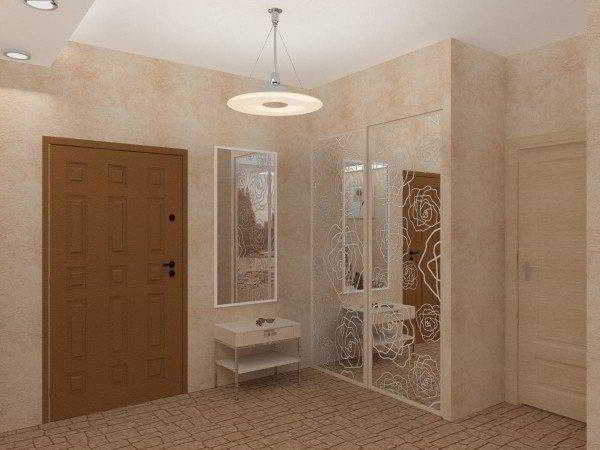

    Прихожая лишена собственных радиаторов и отапливается за счет комнат.

    • На кухне обычно много собственных источников тепла — холодильник, плита, микроволновая печь и т.д. Расчетное значение для нее обычно уменьшают на 20 — 25%.

    Отопительные приборы

    Очевидно, что устройство системы отопления должно включать не только источник тепла, но и отопительные приборы. Какие батареи лучше предпочесть экономному владельцу жилья?

    Для начала давайте задумаемся, в каких условиях предстоит работать радиатору в автономной системе.

    Рабочая температура обычно находится в диапазоне 50 — 80 градусов. Рабочее давление не превышает 2,5 атмосфер. Гидроудары исключены — если, конечно, не заполнять контур, открывая вентиля резко и до отказа.

    Раз так, можно смело остановить свой выбор на алюминиевых секционных радиаторах — красивых, дешевых и обладающих отменной теплоотдачей.

    Система отопления своими руками: советы новичку

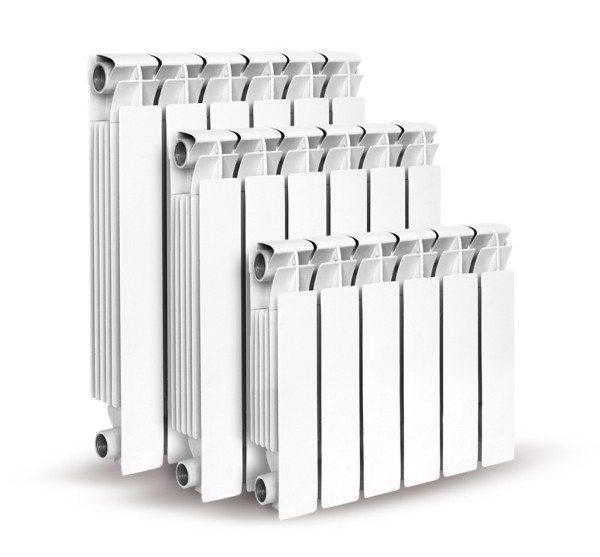

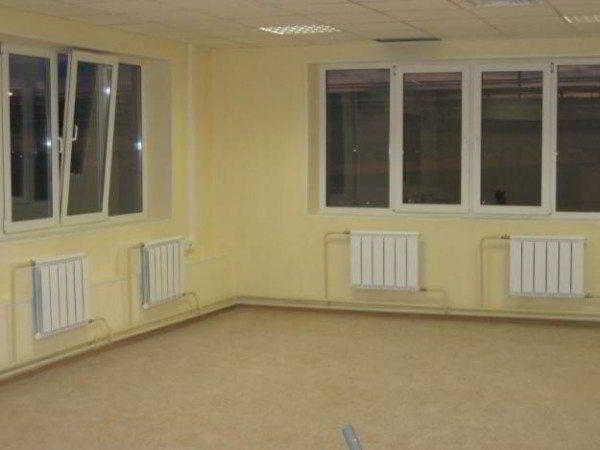

    Алюминиевые секционные радиаторы.

    Трубы

    Как мы уже выяснили, экстремального давления и высокой температуры в автономном контуре не предвидится. Раз так, на трубах можно сэкономить: мы выберем  недорогой, легкий и долговечный полипропилен.

    Поскольку этот материал имеет высокий коэффициент теплового расширения, нам придется:

    • Выбрать трубы с армированием. Слой алюминиевой фольги заметно уменьшит удлинение при нагреве.
    • Снабдить длинные прямые участки розлива компенсаторами — кольцевыми или П-образными изгибами.

    Система отопления своими руками: советы новичку

    На фото хорошо видны П-образные компенсаторы.

    Как провести отопление самому с использованием полипропилена?

    Для сварки труб с фитингами используется низкотемпературный паяльник. Оплавленные поверхности фиксируются в рабочем положении и через 10 — 40 секунд (в зависимости от размеров) становятся единым целым.

    Важный момент: алюминиевая фольга должна быть удалена из поля сварки зачисткой (шейвером). Она ослабит соединение, а в дальнейшем может вызвать расслоение трубы.

    Система отопления своими руками: советы новичку

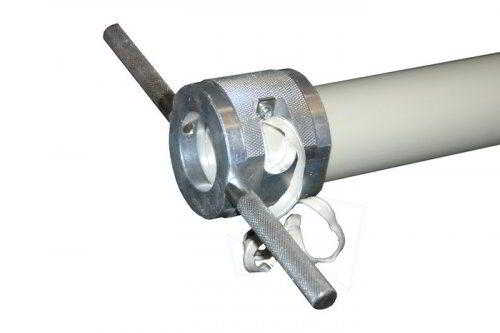

    Зачистка полипропилена ручным шейвером.

    Какие диаметры труб стоит выбрать?

  • Для розлива небольшого (не более 150 м2 на этаж) дома — с наружным диаметром 25 мм.
  • Для подводок к радиаторам — с диаметром 20 мм.
  • Дополнительные элементы

    Как устроена система отопления закрытого типа?

    Помимо котла, труб и батарей, в ней есть:

    • Циркуляционный насос, приводящий теплоноситель в движение.
    • Перемычка с ХВС для заполнения системы водой.
    • Сбросники в нижних точках контура, позволяющие полностью осушить его.
    • Расширительный бак. Он компенсирует увеличение объема теплоносителя при повышении температуры.
    • Предохранительный клапан, срабатывающий при переполнении бака и увеличении давления сверх расчетного.
    • Манометр или термоманометр для контроля параметров системы.
    • Автоматический воздухоотводчик.

    Однако: насос, воздушник, предохранительный клапан и (иногда) расширительный бак часто монтируются в корпусе котла, фактически превращая его в мини-котельную. Прежде, чем идти за покупками, изучите документацию.

    Система отопления своими руками: советы новичку

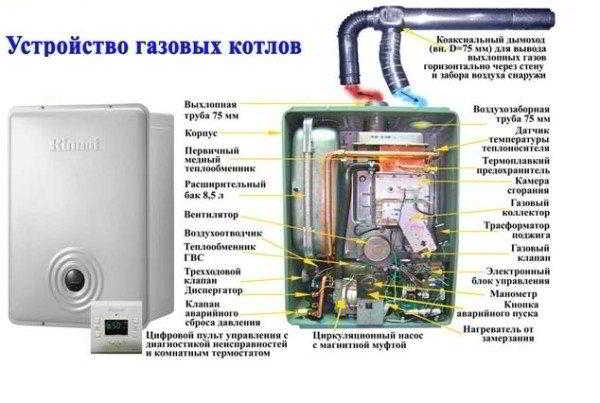

    Устройство современного газового котла.

    Кроме того, опционально могут устанавливаться:

    • Отсекающие отдельные отопительные приборы и участки контура вентиля.
    • Грязевик перед насосом.
    • Дроссели или термостаты, регулирующие температуру радиаторов.
    • В верхних точках контура — дополнительные воздушники.

    Разводка

    Как самому провести отопление в одноэтажном доме? По мнению автора, лучшим решением будет ленинградка — однотрубная разводка по периметру этажа с радиаторами, подключенными параллельно основному розливу. Она абсолютно безотказна и исключает остановку циркуляции в какой-то части контура из-за завоздушивания.

    Как правильно провести отопления на двух этажах?

    Здесь возможны два варианта.

  • Два кольца (по одному на этаж) с дросселем, ограничивающим проходимость более короткого из контуров.
  • Система отопления своими руками: советы новичку

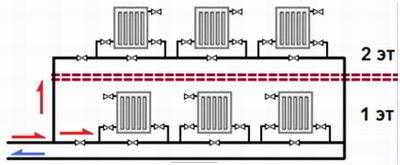

    Вариант ленинградки для двух этажей.

  • Двухтрубная схема с розливами на первом этаже и на чердаке и соединяющими их стояками с отопительными приборами.
  • Как правильно подключить радиаторы?

    Для коротких (не более 7 секций) отопительных приборов оптимальным будет традиционное боковое подключение. Более длинные батареи лучше подключать диагонально или снизу вниз.

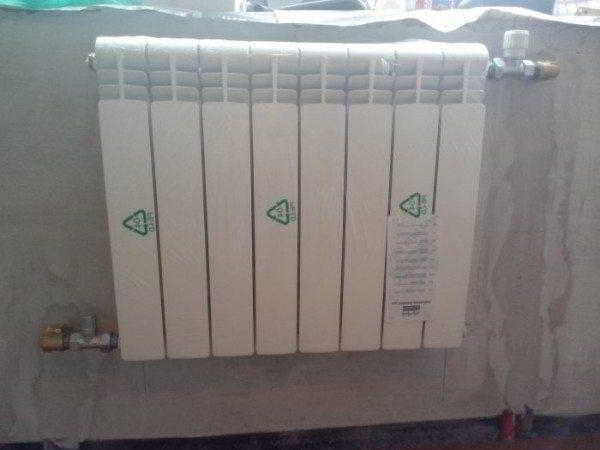

    Система отопления своими руками: советы новичку

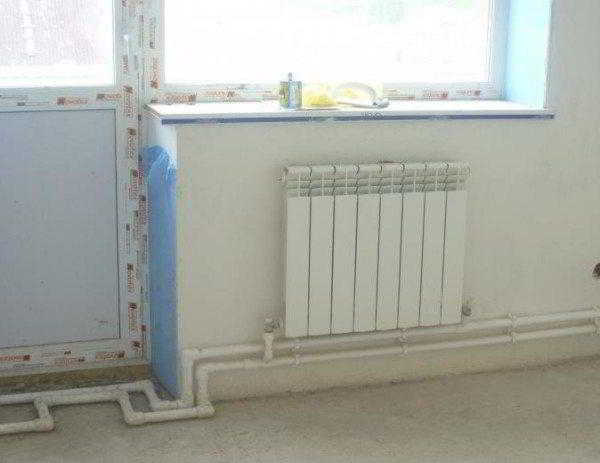

    Диагональное подключение.

    Заключение

    Надеемся, что наш материал поможет читателю в выборе и монтаже отопительного оборудования. Дополнительную информацию о том, как монтируются системы отопления своими руками, можно найти в прикрепленном видео.

    Успехов!
