Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

Простейшая климатическая сеть частного дома состоит из нагревательного котла, радиаторов отопления и труб, соединяющих эти элементы в замкнутое кольцо, по которому циркулирует теплоноситель. Однако системы отопления многоэтажных домов устроены совершенно по-иному, что необходимо принимать во внимание при ремонте или модернизации ее составной части, находящейся в квартире. Иначе проблем с соседями и ЖЭКом избежать не удастся.

Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

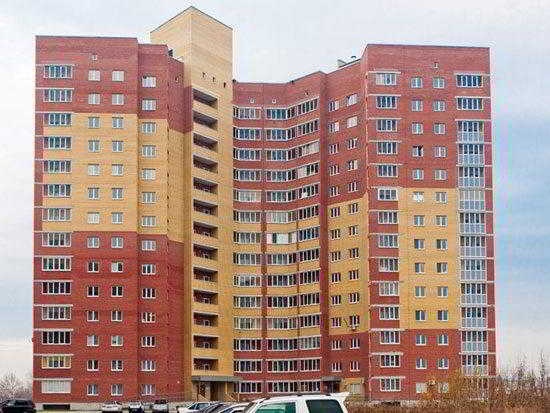

Система обогрева высотных домов отличается от климатической сети собственного коттеджа

Схема обустройства отопления с центральной подачей теплоносителя

Домовой распределительный узел

Система отопления в многоквартирном доме начинается с запорной арматуры, которая установлена на патрубке, соединяющем трубопроводы в подвале с подающими и отводящими тепловыми магистралями (инструкция, закрепленная СНиП 41-01-2003).

Обратите внимание!
Этот момент очень важен для работников ЖКХ и организации, поставляющей тепло.
Именно по этому вентилю проходит разграничение их полномочий: за сохранность и работоспособность наружных коммуникаций ответственность несет организация, предоставляющая услуги по отоплению, об исправности внутренней должен беспокоиться ЖЭК или ОСМД.

Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

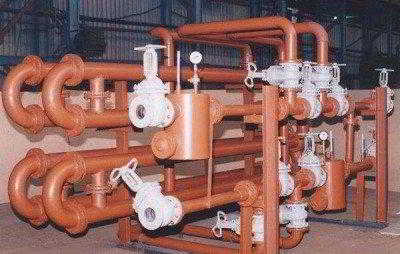

На фото — элеваторный узел отопления

После запорного крана располагается различное оборудование, необходимое для обеспечения циркуляции теплоносителя и горячей воды по квартирам, расположенным на всех этажах дома. Его перечень и описание приведены в таблице.

Деталь распределительного узла Описание
Патрубки подачи горячей воды Сразу после крана, перекрывающего подачу теплоносителя, монтируются патрубки для соединения с трубами горячего водоснабжения. Может присутствовать одна или две врезки (соответственно для однотрубной или двухтрубной схемы). В последнем случае патрубки соединяются между собой перемычкой, благодаря которой обеспечивается постоянное давление и циркуляция воды в трубах горячего водоснабжения и полотенцесушителях, смонтированных в ванных комнатах.
Элеватор отопления Это основной элемент климатической сети, без которого система отопления многоэтажного дома с централизованной подачей теплоносителя существовать не может. Он состоит из сопла и раструба, которые создают повышенное давление. Благодаря ему жидкость достигает верхней разводки труб отопления (на чердаке). Кроме того, здесь же может присутствовать подсос, который вовлекает в повторный цикл теплоноситель, поступающий из обратки.
Задвижки Они используются для отсекания контура отопления квартир от общей системы трубопроводов. Зимой по понятным причинам они находятся в открытом состоянии, летом их перекрывают.
Сливная арматура Устанавливается в нижних частях трубопровода и служит для сброса теплоносителя в летний период или при необходимости ремонта элементов отопительной сети, расположенных в доме.
Соединительный трубопровод с запорной арматурой В нижней части отопительной системы устанавливается труба, соединяющая систему обогрева с трубами подачи холодной воды. Она необходима для заполнения радиаторов отопления в летний период с целью предупреждения образования очагов коррозии в батареях.

Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

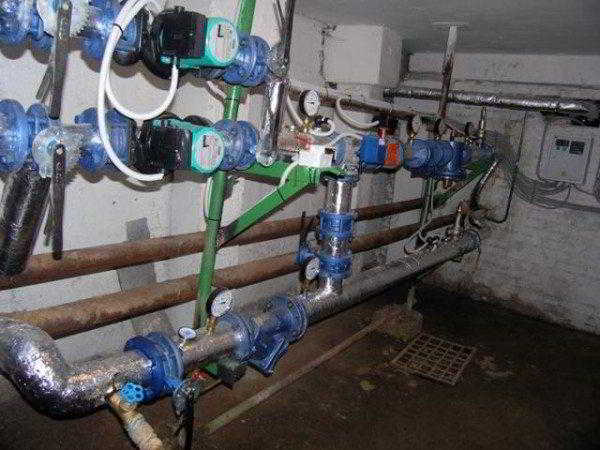

Такими вентилями регулируется количество теплоносителя, поступающего в квартиры

Регулировка системы отопления многоквартирного дома осуществляется путем изменения диаметра сопла элеватора отопления. Закрывая и открывая соответствующий вентиль, работник ЖКХ ускоряет или замедляет циркуляцию теплоносителя в системе обогрева, благодаря чему изменяется температура в радиаторах.

Подающие и отводящие трубопроводы

Следующий важный элемент системы отопления многоквартирных домов – стояки, поставляющие воду на каждый этаж дома и отводящие остывший теплоноситель, который перетек через установленные в жилищах батареи.

Существует две основные схемы:

  • Теплоноситель подается через одну трубу, а удаляется через другую. Эти магистральные стояки, расположенные в разных концах дома, на каждом этаже соединяются между собой перемычками, по которым течет жидкость, попадая по пути во все батареи. Так организована система отопления многоквартирного 5-ти этажного дома старой постройки.
  • Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

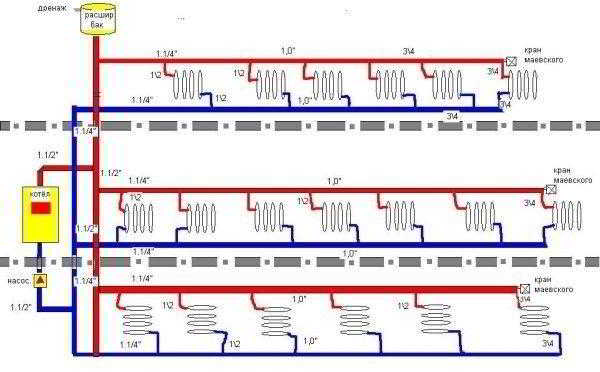

    Схема отопления с горизонтальной раздачей теплоносителя

    От подобной схемы впоследствии отказались, так как она затрудняет полный сброс теплоносителя. При завоздушивании труб или радиаторов в какой-то квартире удалить всю воды из горизонтальных участков трубопроводов очень сложно.

  • Вода через вертикальную трубу подается на чердак, после чего спускается вниз, перетекая из батареи в батарею, начиная с верхнего этажа, заканчивая нижним.
  • Обратите внимание!
    Обе эти схемы распределения воды имеют один существенный недостаток – соединительную перемычку, расположенную на чердаке или техническом этаже.
    Она необходима для сброса воздуха через воздушный клапан, но приводит к довольно значительным теплопотерям, что снижает эффективность климатической системы в целом.

    Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

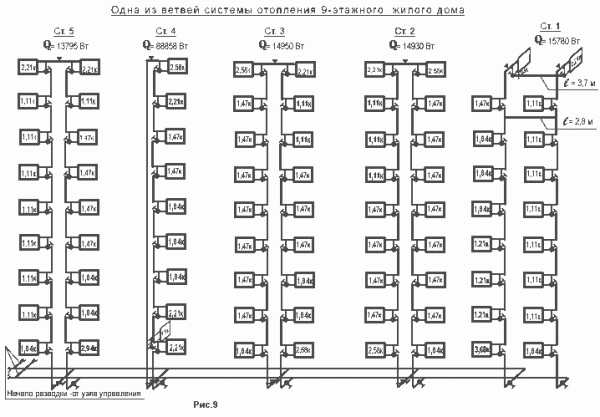

    Схемы современной разводки систем отопления в высотном доме

    Учитывая, что технические уровни многоквартирных домов (чердаки и подвалы) не отапливаются, существует опасность замерзания теплоносителя при аварии системы отопления.

    Чтобы этого избежать, предусмотрены следующие конструктивные особенности отопительных стояков:

  • Уклон горизонтальных перемычек. Если правильно соблюсти предусмотренный СНиП перепад высот трубопроводов, во время спуска теплоносителя вся жидкость их труб уходит и образование льда, способного разорвать трубы и радиаторы, полностью исключается.
  • Нагрев технических этажей. Хотя радиаторы отопления на чердаке и в подвале не предусмотрены, сами трубы, несмотря на покрывающую их стекловату или минеральное волокно, все равно прогревают воздух, поэтому теплоноситель после аварийной остановки отопления остынет не сразу.
  • Большая инерционность. Верхние и нижние перемычки стояков представляют собой достаточно большие по диаметру трубы (более 50 мм). Их остывание после прекращения подачи тепла происходит не сразу. Благодаря этому вода в них не успевает замерзнуть.
  • Читайте также »   Водопроводные сети: разновидности, составные элементы и вопросы проектирования

    Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

    Трубы отопления, расположенные на чердаке, могут замерзнуть в случае аварии теплосети

    В целом применяемая в настоящее время схема с верхней раздачей теплоносителя достаточно эффективна, хотя и имеет некоторые особенности эксплуатации:

  • Запуск системы отопления в эксплуатацию максимально прост. Достаточно открыть запорную арматуру, перекрывающую доступ воды, и воздушный клапан на чердаке. После заполнения труб водой последний перекрывается во избежание потерь теплоносителя. На этом мероприятия по запуску климатической сети заканчиваются.
  • Напротив, отключение обогрева и аварийный сброс теплоносителя затруднен. Необходимо сначала найти нужную трубу на верхнем этаже, перекрыть там вентили, после чего открывать кран на нижнем участке стояка.
  • При вертикальной раздаче распределение тепла происходит неравномерно (хотя цена услуг по отоплению одинакова). Дело в том, что верхние квартиры получают более горячий теплоноситель, который лучше прогревает квартиру. Чтобы компенсировать это, в расположенных ниже квартирах нужно устанавливать радиаторы отопления с большим количеством секций.
  • Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

    Для запуска отопления достаточно повернуть нужный вентиль, пустить теплоноситель и стравить из труб воздух

    Теплообменные приборы в квартирах

    Если вы своими руками не производили замену приборов отопления в городской квартире, то ее отопление производится одним из двух устройств:

  • Чугунной батареей. Она имеет небольшую теплоотдачу, значительную инерционность, огромный вес и совсем не эстетичный внешний вид. С другой стороны, это устройство можно использовать с теплоносителем любого качества. Чугун практически не подвержен коррозии и может прослужить более 50 лет при периодической очистке от внутренних отложений.
  • Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

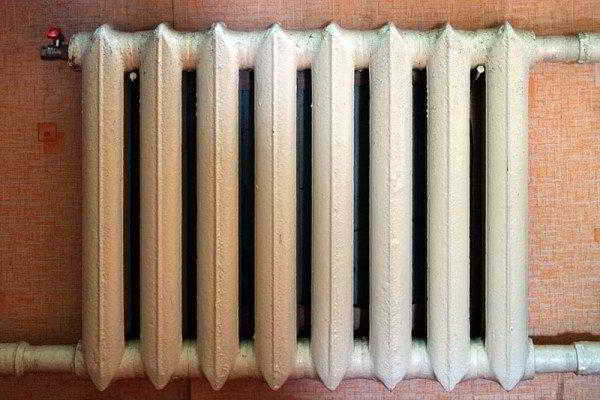

    Чугунная батарея – самый распространенный прибор обогрева

  • Стальной трубой с пластинами теплообменника. Этот прибор отопления устанавливался в связи с экономией при строительстве домов и не выдерживает никакой критики.
  • Сейчас же наилучшим вариантом для системы обогрева с центральной подачей теплоносителя справедливо считаются биметаллические радиаторы отопления.

    Эти устройства состоят из:

    • стального каркаса, по которому протекает теплоноситель;
    • алюминиевого теплообменника, надетого на каркас – он увеличивает теплоотдачу и придает батарее привлекательный внешний вид.

    Прочные стальные трубки внутри препятствуют коррозии (в отличие от цельноалюминиевых радиаторов отопления) и придают радиатору прочность, защищая от гидравлических и пневматических ударов, которые не редкость для централизованных систем отопления.

    Еще один положительный момент использования биметаллического устройства – высокая мощность. Это дает возможность использовать меньшее количество секций.

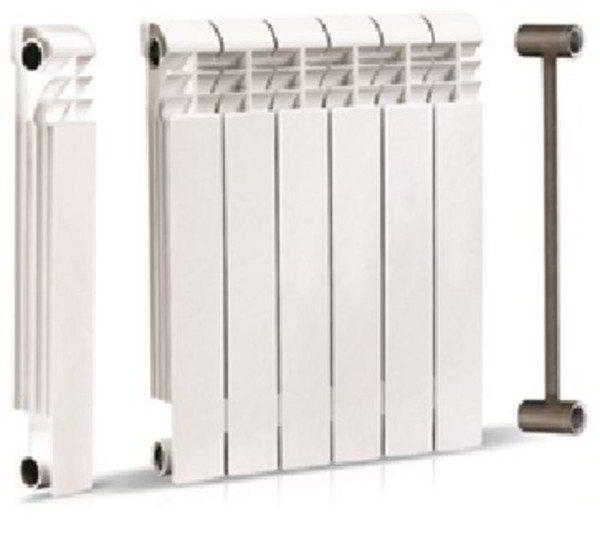

    Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

    Биметаллический радиатор – будущее систем отопления с централизованной подачей теплоносителя

    Единственный недостаток – высокая стоимость. Описываемые отопительные агрегаты являются одними из самых дорогих среди всего существующего в настоящее время отопительного оборудования.

    Обратите внимание!
    Если на входных патрубках ваших батарей стоит регулирующая арматура — краны, терморегуляторы, дроссели и так далее – обязательно нужно обустроить байпас (перемычку между впускным и выпускным патрубками батареи).
    В противном случае термостат будет управлять объемом теплоносителя не только в вашей батарее, но и во всех квартирах, расположенных ниже, что вряд ли понравится соседям.

    Особенности систем горячего водоснабжения

    Организация, осуществляющая отопление многоквартирных домов, ведает и подач горячей воды потребителям.

    Как и климатическая система, эта инженерная сеть имеет некоторые отличительные черты:

  • Подогрев горячей воды и теплоносителя в отопительный период производится централизованно. Чаще всего для подачи обеих жидкостей используются одни и те же трубопроводы. Для отделения потока применяется запорная арматура, расположенная в подвале.
  • Система отопления многоквартирного дома: техническое устройство и особенности эксплуатации

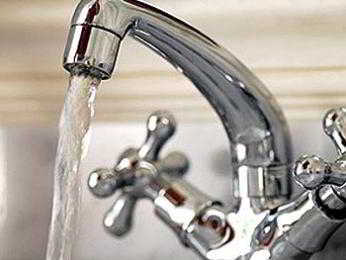

    Наличие горячей воды в кране зависит от исправности центральной отопительной системы

  • Система горячего водоснабжения может иметь одну или две трубы. Последняя схема более предпочтительна, так как позволяет избежать перерасхода воды, который происходит в однотрубной системе при открытии крана (каждый потребитель ждет, пока сольется остывшая вода и начнет течь горячая).
  • Часто к трубопроводу горячего водоснабжения подключаются радиаторы, установленные в ванной и используемые для сушки полотенец. Это не очень удачная схема, так как полотенцесушитель остается горячим в летнее время, делая нахождение в ванной некомфортным.
  • Совет!
    Решить эту проблему просто.
    Во время ремонта или при замене отопительного оборудования в квартире нужно поставить на впускной и выпускной патрубок запорную арматуру.
    Не забудьте при этом обустроить байпас.

  • Из-за того, что горячая вода подается по трубам отопления, ее часто отключают в летний период. Это необходимо для проведения профилактических работ на магистральном оборудовании тепловых сетей.
  • Вывод

    Система отопления многоквартирных домов с централизованной подачей теплоносителя кардинально отличается от индивидуальных климатических сетей. Неквалифицированное вмешательство и модернизация может не только ухудшить качество отопления у соседей, но и привести к полной непроходимости трубопроводов.

    Поэтому при выполнении каких-либо работ нужно четко соблюдать предписанные правила либо воспользоваться услугами квалифицированных специалистов. Более подробно об инженерных сетях высотных домов вы можете узнать из видео, размещенного в этой статье.
