В наше время в домах чаще всего используется высокопроизводительное отопительное оборудование, для бесперебойной работы которого необходимо устройство эффективной системы отвода отработанных продуктов сгорания. Если раньше дымоходы делались в основном из кирпича, то в наше время этот вариант используется все реже ввиду дороговизны и трудоемкости возведения. Оптимальным вариантом на сегодняшний день является сэндвич труба – своими руками можно быстро сделать надежный дымоход.

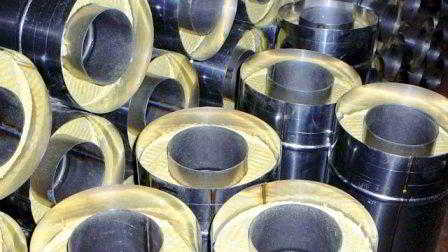

На фото: элементы с внутренним диаметром 115-120 мм используются в частной застройке чаще всего
Какие факторы следует учитывать при выборе конкретного варианта конструкции
Несмотря на кажущуюся простоту, сэндвич элементы различаются по целому ряду характеристик и применяемых материалов, поэтому данная глава может быть использована как своего рода инструкция, особенно если вы приобретаете уже готовые изделия.
| Диаметр внутренней трубы | Очень важный показатель, так как от него напрямую зависит тяга дымохода. Рассчитывается диаметр, исходя из мощности котла и его типа (как известно, у твердотопливных вариантов количество продуктов сгорания намного выше, чем у газовых и других). Соответственно, чем больше размер, тем выше цена |
| Материал теплоизоляционного слоя | Какой бы вариант вы ни выбрали, он должен быть негорючим. Самым оптимальным решением является каменная вата, которая обладает высокими теплоизоляционными свойствами и способна выдержать даже воздействие открытого огня, что гарантирует высочайший уровень безопасности |
| Материал изготовления труб | Чаще всего используется два варианта – обычная и нержавеющая сталь. Первый материал отличается низкой стоимостью, но он подвержен коррозии, что сокращает срок службы изделий, ведь продукты сгорания обладают очень высокой агрессивностью. Нержавейка намного прочнее и долговечнее, но и ее цена в разы выше обычной стали |
| Толщина стенок трубы | Тут все просто: чем больше данный показатель, тем долговечнее изделие. Экономить на толщине не стоит, так как на поверхность постоянно воздействуют высокая температура, конденсат и агрессивные вещества, и тонкие трубы придут в негодность очень быстро |
| Толщина утеплителя | Еще один важный фактор, от которого зависит степень нагреваемости внешней поверхности, чем больше слой теплоизолятора, тем ниже температура внешней оболочки |
| Материал изготовления внешней трубы | Чаще всего для этих целей используется оцинкованная сталь – недорогой и довольно долговечный материал. Можно применить и вариант из нержавейки, он смотрится намного лучше, но и стоимость отличается весьма значительно |
Очень часто применяется вариант, при котором изнутри дома используются трубы с наружным покрытием из нержавейки, а внутри – из оцинковки, это позволяет улучшить внешний вид уличного участка трубы и сэкономить на элементах, которых не видно
Особенности изготовления и монтажа изделий
На рынке можно встретить большое количество изделий для дымоходов, но их стоимость достаточно высока, и такие затраты оправданы далеко не всегда, особенно если система делается на даче, где важна экономия. Мы рассмотрим, как сделать сэндвич трубу своими руками и провести правильный монтаж системы.
Как проводить самостоятельную сборку элементов дымохода
Для того чтобы разобраться в процессе, рассмотрим изготовление сэндвич трубы своими руками в виде пошаговой инструкции:
- Для начала приобретается труба для внутренней полости, диаметр которой рассчитывается, исходя из мощности и типа оборудования. Как правило, размер составляет 100-120 мм, а для самых мощных вариантов оборудования — 150-180 мм. Более крупные диаметры используются на промышленных объектах, поэтому рассматривать их не имеет смысла.

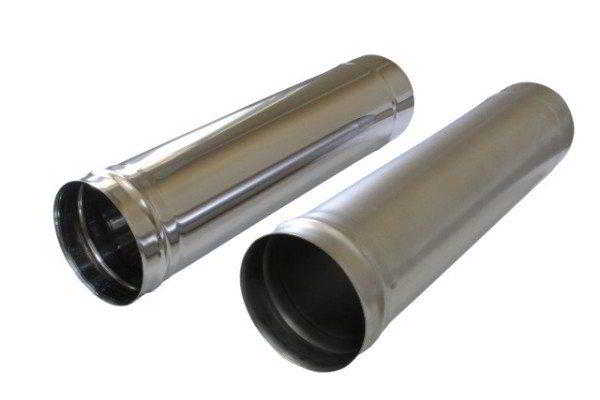

Лучше всего приобретать трубу с готовыми крепежными элементами, это значительно упростит сборку и увеличит надежность конструкции
- Далее потребуется каменная или базальтовая вата для изоляции внутреннего элемента, толщина может быть разной, но важно помнить, что чем слой больше, тем безопаснее получается конструкция, и тем меньше будет нагреваться наружная часть элемента. (См. также статью Труба для буржуйки: особенности.)
- Наружный корпус должен подбираться с учетом внутренней трубы и слоя утеплителя, получаемая конструкция должна обеспечивать плотное расположение теплоизолятора. Чаще всего используется недорогая оцинкованная сталь, можно сделать трубы самостоятельно, а можно приобрести их в готовом виде.

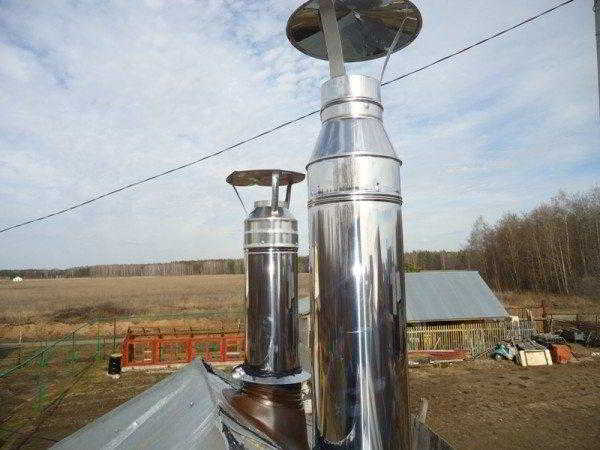

Нержавейка отличается от оцинковки тем, что поверхность блестит, к тому же ее внешний вид практически не изменяется с годами
Помните!
Если используется стальная труба, то она должна быть толстостенной, для изделий из нержавейки этот показатель может быть меньше, так как данный материал гораздо лучше противостоит высокой температуре и конденсату.

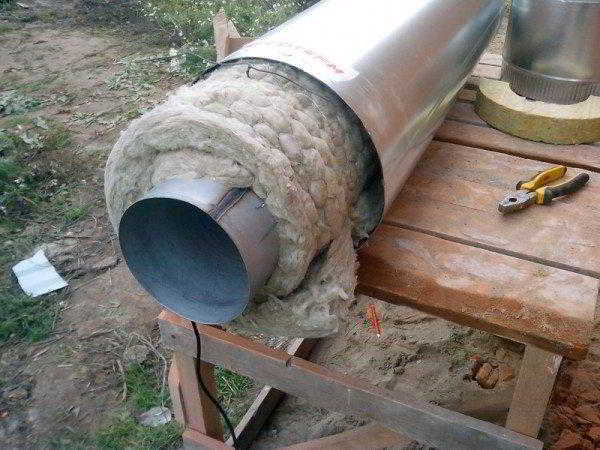

- Сборка очень проста: берется кусок внутренней трубы, который тщательно обворачивается каменной ватой. Работа производится постепенно: часть, обвернутая утеплителем, вставляется в наружную трубу участок за участком. Важно собирать элементы с максимально возможным уплотнением теплоизолятора.
Неплотное прилегание утеплителя значительно снижает изоляционные свойства изделий
Совет!
Основное внимание следует уделить местам соединения внутренних труб, раструбы должны быть аккуратными и ровными, иногда для повышения прочности имеет смысл дополнительно усиливать соединение хомутами.
Как видите, изготовление сэндвич труб – процесс достаточно простой, важно, чтобы все элементы подходили друг к другу очень точно, чтобы дым и конденсат не проникал из внутренней трубы дымохода в утеплитель или даже наружу.
Для водогрейных колонок и небольших котлов отлично подойдут трубы с внутренним диаметром 100 мм и толщиной утеплителя 2 см
Монтаж системы
Этот этап также имеет большое значение, так как неправильный монтаж сэндвич трубы приводит к проникновению дыма и конденсата в помещение и значительно сокращает срок службы конструкции. В отличие от труб для вентиляции, к дымоходам предъявляются гораздо более высокие требования, и любое нарушение может привести к запрету эксплуатации системы со стороны органов технического и противопожарного контроля.
Сборка производится в следующем порядке:
- Монтаж ведется снизу вверх, начиная от котла. Участок трубы возле котла изолировать не рекомендуется, более того, эта часть должна быть съемной, так как она прогорает быстрее других, и заменять ее придется гораздо раньше, чем все остальные.
- Как известно, внутри трубы собирается конденсат, и, чтобы удалять его на повороте трубы, можно поставить тройник, на который снизу прикрепить воронку с краником. В ней будет собираться конденсат, и вы сможете удалять его легко и просто, что положительно сказывается на долговечности всей системы.
Важно предусмотреть наличие узла для удаления конденсата
- Внутренние элементы устанавливаются раструбами вверх, это исключает протечку конденсата. Каждая последующая труба вставляется в предыдущую, благодаря чему жидкость стекает вниз в специально предназначенный влагосборник, из которого впоследствии едкий конденсат удаляется.
- Для обеспечения наилучшей надежности стыков все сопряжения дополнительно обрабатываются герметиком. Причем нужно использовать термостойкий вариант, который выдерживает температуры до 1500 градусов, чаще всего состав имеет красный или черный цвет, и на упаковке указан температурный максимум, при котором состав может использоваться.
Состав для герметизации должен выдерживать даже самые высокие температуры
- Наружные трубы, наоборот, надеваются друг на друга и фиксируются с помощью саморезов или заклепок.
- Если требуется крепление труб к сэндвич панелям или другим металлическим листам, то лучше всего использовать специальные хомуты с возможностью регулировки расстояния от стены.
Вывод
Использование сэндвич труб позволяет быстро сделать качественную систему отвода продуктов сгорания без навыков печника и нагрузок на конструкции здания. Видео в этой статье поможет разобраться в некоторых нюансах еще лучше.
