Компрессор с ресивером сделанный из старого холодильника: фото и описание конструкции, а также видео испытаний самоделки.

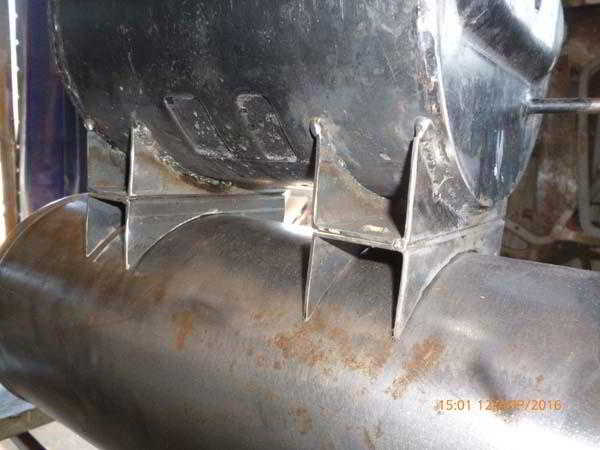

Автор сделал самодельный компрессор с ресивером, далее показан процесс изготовления самоделки.
Использованы материалы:
- Ресивер сделан из огнетушителя на 8 литров.
- Компрессор и реле от холодильника.
- Воздушный фильтр — Donaldson P550440.
- Ножки сделаны из сайлентблоков авто.
- Обратный клапан ½.
- Колеса.
- Фитинги, резьбы ½.
- Реле давления.
- Быстросъем ¼.
- Шланг 200мм ½.
Компрессор качает конечно медленно (8 литров 7кг/см2 — 4:30), но для несложных работ он вполне подходит.
На рисунке показана схема компрессора от холодильника.

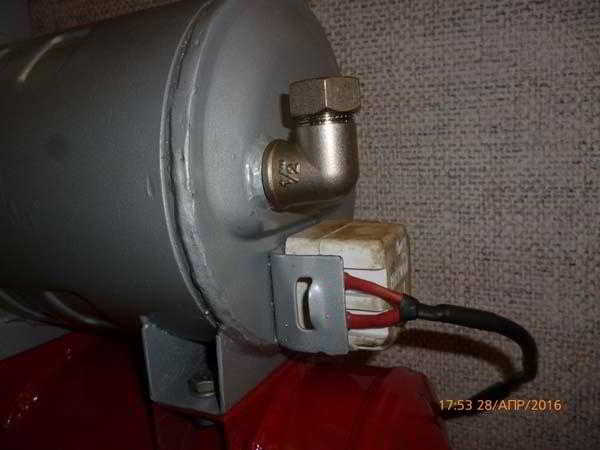

Трубки вывел наружу в резьбу ½ дюйма, чтобы компрессор не гнал масло.
Видео: испытания компрессора из холодильника.
Автор самоделки: Александр. г. Санкт-Петербург.
