Как рассчитать радиатор по площади помещения — жилого или производственного? В этой статье мы познакомим читателя с несколькими алгоритмами различной сложности и приведем для удобства расчетов некоторые справочные данные. Итак, в путь.
Наша задача — научиться рассчитывать оптимальные размеры отопительного прибора.
Этапы расчетов
Собственно, их всего два.
Уточним: в сети можно встретить большое количество таблиц и калькуляторов, непосредственно выводящих количество секций из площади.
Однако точность таких расчетов обычно невелика, поскольку они полностью игнорируют дополнительные факторы, увеличивающие или уменьшающие теплопотери.
Расчет мощности
Схема 1
Простейшая схема присутствует в советских СНиП полувековой давности: мощность радиатора отопления на помещение подбирается из расчета 100 ватт/1м2.

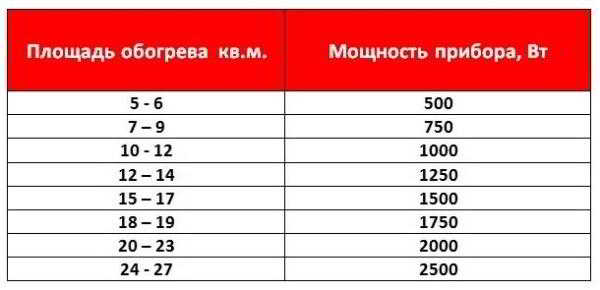

Подбор биметаллических радиаторов по площади помещения можно выполнить, руководствуясь этой таблицей.
Алгоритм понятен, предельно прост и… неточен.
Почему?
- Реальные теплопотери сильно различаются для крайних и средних этажей, для угловых квартир и помещений в центре здания.
- Они зависят и от общей площади окон и дверей, а также от структуры остекления. Понятно, что деревянные рамы со стеклами в две нитки обеспечат куда большие теплопотери, чем тройной стеклопакет.
- В разных климатических зонах потери тепла тоже будут различаться. В -50 С квартире явно потребуется больше тепла, чем в +5.
- Наконец, подбор радиатора по площади помещения заставляет пренебречь высотой потолков; между тем расход тепла при потолках высотой 2,5 и 4,5 метра будет сильно различаться.
Высокий потолок создает ощущение простора, но заметно увеличивает затраты на отопление.
Схема 2
Оценка тепловой мощности и расчет количества секций радиатора по объему помещения обеспечивает заметно большую точность.
Вот инструкция по подсчету мощности:
| Регион | Коэффициент |
| Чукотка, Якутия | 2 |
| Иркутская область, Хабаровский край | 1,6 |
| Подмосковье, Ленинградская область | 1,2 |
| Волгоград | 1 |
| Краснодарский край | 0,8 |
Давайте в качестве примера своими руками найдем потребность в тепле угловой комнаты размером 4х5х3 метра с одним окном, расположенной в городе Анапа.
На фото — зима в окрестностях Анапы. Ее теплый климат не предполагает больших расходов на отопление.
Схема 3
Обе предыдущие схемы плохи тем, что игнорируют разницу между разными строениями в плане утепления стен. Между тем в современном энергоэффективном доме с наружным утеплением и в кирпичном цеху с остеклением в одну нитку теплопотери будут, мягко говоря, разными.
Радиаторы для производственных помещений и домов с нестандартным утеплением можно рассчитать по формуле Q=V*Dt*k/860, в которой:
- Q — мощность отопительного контура в киловаттах.
- V — отапливаемый объем.
- Dt — расчетная дельта температур с улицей.
Обратите внимание: температура в помещении берется из санитарных норм или технологических требований; уличная же оценивается по средней температуре за наиболее холодные 5 дней зимы.
- k — коэффициент утепления. Откуда брать его значения?
| k | Описание помещения |
| 0,6-0,9 | Наружное утепление, тройные стеклопакеты |
| 1-1,9 | Кладка толщиной от 50 см, двойные стеклопакеты |
| 2-2,9 | Кладка в кирпич, одинарное остекление в деревянных рамах |
| 3-3,9 | Неутепленное помещение |
Давайте и в этом случае сопроводим алгоритм расчета примером — вычислим тепловую мощность, которой должны обладать радиаторы отопления производственного помещения 400 кв м при высоте 5 метров, толщине кирпичных стен 25 см и одинарном остеклении. Такая картина довольно характерна для промзон.
Условимся, что температура наиболее холодной пятидневки равна -25 градусам по шкале Цельсия.
Для промышленных помещений характерны большие теплопотери.
Расчет отопительных приборов

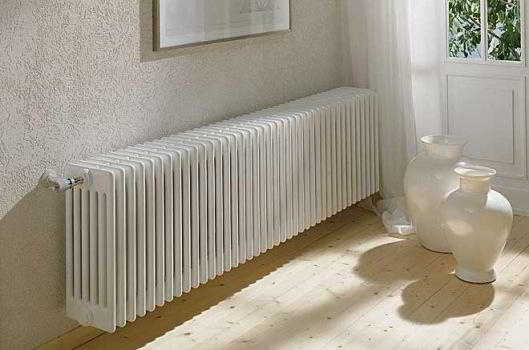

В жилых помещениях для отопления массово применяются чугунные, алюминиевые и биметаллические батареи, стальные трубчатые, панельные и пластинчатые радиаторы, а также конвекторы.
Как определить тепловую мощность каждого прибора?
Для панелей, конвекторов, неразборных трубчатых батарей и пластин можно ориентироваться только на предоставленные производителем характеристики. Они всегда присутствуют в сопроводительной документации или на сайте изготовителя.
Для секционных батарей при стандартном (500 мм) вертикальном размере можно ориентироваться на такие значение теплового потока:
- Чугунная секция — 140-160 ватт;
- Алюминиевая — 180-200;

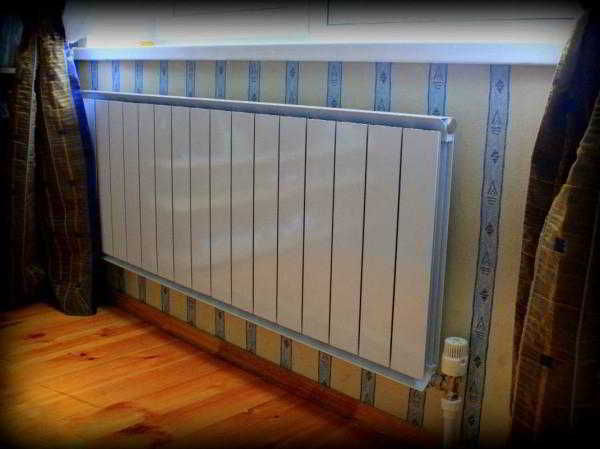

Алюминиевые батареи лидируют по удельной теплоотдаче.
- Биметаллическая — 170-190.
Важный момент: номинальная мощность указывается для 70-градусной разницы между радиатором и воздухом в комнате.
Если разница будет вдвое меньше, во столько же раз уменьшится и удельная теплоотдача.
Так, при потребности в тепловой мощности в 2,3 КВт алюминиевый радиатор (200 Вт/секция) должен иметь 2300/200=12 (с округлением) секций.
Особый случай
Типичные радиаторы отопления для производственных помещений — это стальные цельносварные регистры. Невысокая цена материала вкупе с высокой прочностью делает их куда привлекательнее прочих решений.
Их мощность можно рассчитать по следующему алгоритму:
- Для одинарной горизонтальной трубы она равна Q=3,14хD*L*11,63*Dt, где D — диаметр трубы в метрах, L — ее длина в метрах, Dt — дельта температур между помещением и теплоносителем.
- В многосекционном горизонтальном регистре для расчета секций начиная со второй используется коэффициент 0,9.
Так, десятиметровый односекционный регистр диаметром 250 мм при обогреве перегретым паром (200С) и при температуре в цеху в 15С отдаст 3,14*0,25*10*11,63*(200-15)=16889 ватт тепла.

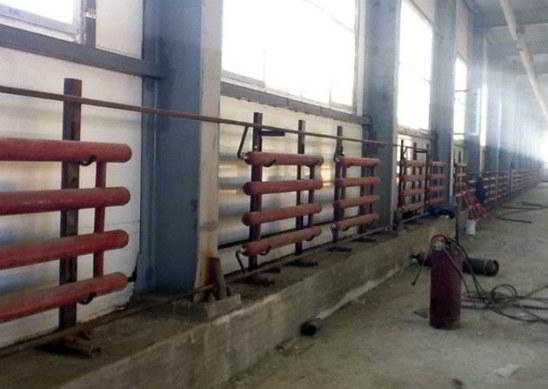

Промышленное отопление. В качестве отопительных приборов используются цельносварные регистры.
Заключение
Как видите, применяемые схемы расчетов сравнительно просты и вполне понятны даже для человека, далекого от конструирования отопительных систем. Дополнительную тематическую информацию можно, как обычно, найти в видео в этой статье. Успехов!
