Пайка труб из пластика: пошаговое руководство для самостоятельной работы

Пластиковые трубы на сегодняшний день используются повсеместно. Они дешевле металлических аналогов, не подвержены коррозии, достаточно надёжны и, что окончательно перевешивает выбор в их сторону, легко устанавливаются собственными силами без приглашения профессиональных сантехников. О том, как это делается мы, и поговорим в данной статье.

Пайка полипропиленовых труб отопления своими руками

Виды пайки

Пайка или, как ещё называют данный процесс, сварка полипропиленовых труб может выполняться тремя способами:

При помощи электрофитингов. В этом случае для соединения труб используются специальная фурнитура, имеющая во внутренней части медное кольцо с двумя наружными выводами. К нему подключается обычный сварочный аппарат, медь под воздействием электрического тока нагревается и плавит пластик, надёжно герметизируя стык. Быстро и качественно, но достаточно дорого в реализации.

Фото соединений, созданные с применением электрофитингов

Совет: электрофитингами рекомендуется пользоваться в промышленных масштабах.
В таком случае уровень производительности возымеет более высокое значение, чем цена соединительных элементов и обязательное наличие дорогостоящего оборудования.

«Холодным». Здесь соединение элементов трубопровода осуществляется путём нанесения на их стыки агрессивного клея. Прочность готовой конструкции не уступает спаянной, но её сфера применения ограничивается только системой холодного водоснабжения и канализацией, отопление и горячее водоснабжение исключаются.

Пайка полиэтиленовых труб «холодным» методом

Полифузным или «в раструб». Это наиболее универсальный вариант осуществления пайки для использования в быту при помощи соединительных муфт и специального паяльника. Его мы и разберём более подробно.

Сварка фитинга и трубы из ПВХ своими руками

Пошаговое выполнение

Инструкция осуществления пайки представлены в виде выполнения последовательных шагов:

Шаг 1-ый: подготовка инструмента

Чемодан с инструментами необходимыми для проведения сварки пластиковых элементов

Самым важным инструментом является паяльник для пайки труб, именно он осуществляет плавление полипропилена посредством нагрева стыковочных компонентов.

Совет: не стоит для бытовых нужд покупать дорогой аппарат с высокой мощностью.
Этот параметр влияет только на скорость разогрева, но не на качество соединения.

В труднодоступных местах сварка осуществляется агрегатом особой формы. У него исключается возможность подсоединения сразу двух насадок, зато с его помощью легче осуществить ремонт повреждённой магистрали.

Прямолинейный паяльник для труб

Также вам понадобятся:

Инструмент	Назначение
Специальные насадки	Муфта для плавления труб и дорн для плавления фитингов
Трубный резак	Позволяет совершить ровный срез одним движением руки
Шейвер	Снимает армированный слой
Ацетон	Обезжиривает место соединения
Маркер или карандаш	Наносит необходимую разметку
Рулетка	Производит все необходимые замеры
Ветошь	Удаляет случайные капли пластика с насадок

Совет: в случае работы с изделиями, диаметр которых превосходит 40 мм, следует воспользоваться для резки ножовкой по металлу.
Так как трубные ножницы попросту не возьмут столь большое сечение.

Специальные ножницы для резки труб

Шаг 2-й: разметка и порезка

Полипропиленовые трубы обычно продаются в бухтах. То есть, вы приобретаете цельное длинное изделие, которое необходимо порезать на удобные согласно вашей планировке отрезки.

Для этого:

Рулеткой отмеряем нужную длину.

Добавляем пару миллиметров для компенсации оплавившейся части и ставим отметку.

Строго перпендикулярно к изделию подносим резак и одним плавным движением осуществляем срез.

Порезка пластиковой трубы

Шаг 3-й: обработка труб

Прежде чем вставлять трубу в нагретую муфту, необходимо привести её в определённое состояние:

Если вы используете армированные изделия, то необходимо с помощью шейвера снять верхний слой пластика и удалить алюминиевую плёнку. При армировании стекловолокном или его отсутствии данный пункт пропускается.

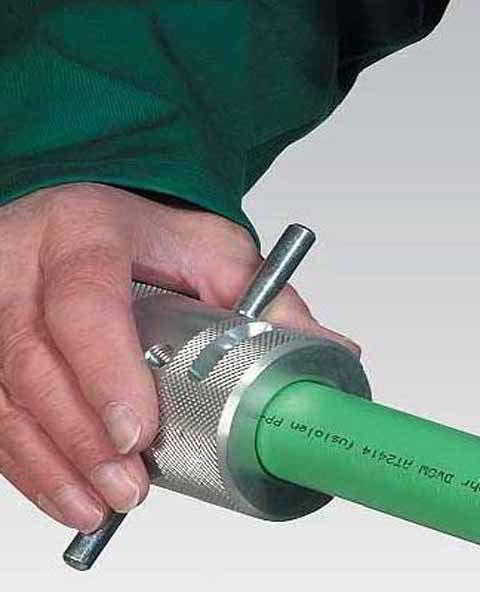

Использование шейвера для удаления армирующего слоя

Совет: армированные трубы стоит приобретать только в том случае, если вы планируете монтаж системы отопления. Во всех остальных это станет только лишней тратой денег.

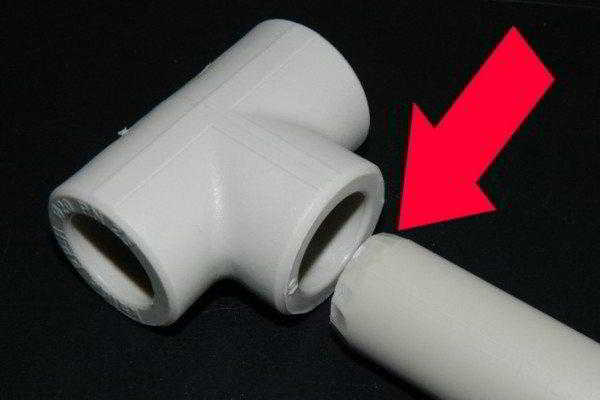

Ножом снимаем с трубы внешнюю фаску. Это предотвратит задирание расплавленного края во время стыка деталей.

Зауженный край войдёт более гладко

Ацетоном обезжириваем места сварки. В обратном случае оставшаяся грязь может ухудшить герметичность соединения.

Бутылка с ацетоном для обезжиривания

Отмеряем от края расстояние, равное глубине фитинга плюс 2 мм для компенсации оплавленной части, и ставим контрольную отметку. Погружение трубы в муфту должно осуществляться по ней.

Нанесение контрольной отметки погружения

Шаг 3-ий: установка и включение оборудования

Паяльник ставим на ровное твёрдое место.

Сварочник для пластиковых труб на деревянном столе

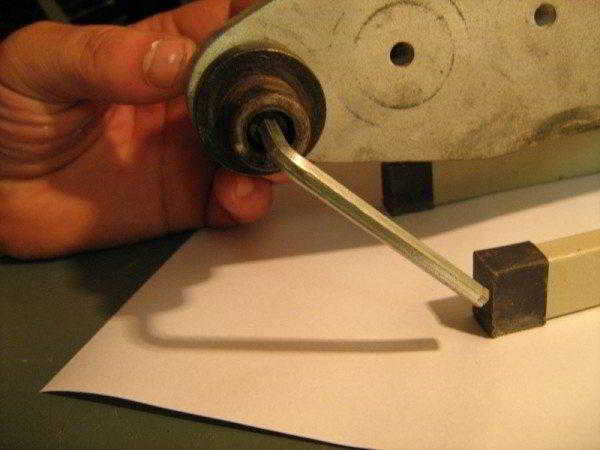

Подсоединяем с помощью шестигранника или крестовой отвёртки, в зависимости от крепежа, металлические муфту и дорн.

Фиксация дорна на паяльнике

Выставляем необходимую температуру согласно следующей таблице и включаем агрегат:

Температура, оС	Эффект
95	Отсутствует
140	Изделие терять свою прочность, становится гибким
260	Полипропилен начинает плавиться

Ждём выключения лампочки-индикатора, сигнализирующей о достаточной степени разогрева, и приступаем к пайке.

Совет: после того, как прибор нагрелся, можно отключить одну из спиралей.
Для поддержания необходимой температуры её будет достаточно, зато так вы сэкономите расход электроэнергии и уменьшите износ аппарата.

Шаг 4-й: пайка

Теперь, когда всё необходимое у вас под рукой и готово к использованию, а паяльник разогрет до температуры плавления полипропилена, составляющей 260 градусов Цельсия, приступаем к сварке:

В муфту для соединения  труб вставляем подготовленный отрезок трубы согласно нанесённой метке. При этом не допускается поворот изделия более чем на 10 градусов.

С обратной стороны аналогично надеваем фитинг на дорн.

Стыковка элементов трубопровода с нагревательными насадками

Совет: с учётом того что стенки фитинга обычно толще, чем у трубы, желательно дать ему некоторую фору в нагреве.
Это позволит синхронизировать процесс плавления.

Ждём, пока края деталей не оплавятся, образуя некое подобие валика, которое называется гратом. Следующая таблица укажет вам необходимое время для разных диаметров:

Размер сечения, мм	Время нагрева, с	Время спаивания, с	Время охлаждения, с
16	5	4	3
20	5	4	3
25	7	4	3
32	8	4	4
40	12	6	4
50	18	6	5
63	24	6	6
75	30	8	8
90	40	8	8
110	50	10	10
160	80	15	15

По истечении указанного времени вынимаем аккуратно компоненты и быстро до упора соединяем их ровно по оси. При этом ни в коем случае их нельзя проворачивать, так как в результате образуются складки, нарушающие герметичность соединения.

Соединение деталей собственными руками

Некоторое время держим их, которое также можно подсмотреть в вышеприведённой таблице, и отпускаем. Соединение готово.

Завершение пайки полипропиленовых труб

Совет: в случае попадания капель жидкого пластика на насадки не стоит пытаться их очистить ножом, так как в результате вы попросту повредите их тефлоновое покрытие.
Лучше снова включите паяльник и после того, как они снова оплавятся, аккуратно удалите их ветошью.

Заключение

Трубопровод из полипропиленовых труб вполне под силу смонтировать без обладания специальными навыками. Для этого вам понадобится специальный паяльник и ещё несколько сопроводительных инструментов, которые, кстати, часто можно встретить в упаковке вместе с ним. Далее изучите внимательно приведённые выше инструкции и можете приступать к работе, в которой важны внимательность и чёткое исполнение всех действий.

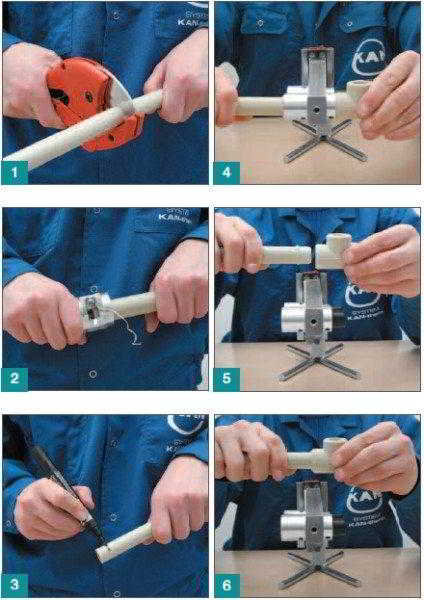

Основные действия при осуществлении пайки пластиковых труб

Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую непосредственное отношение к изложенным материалам.Паять трубы – это просто.
