Обжимные фитинги для медных труб: продукция из полиэтилена, металлопластика, меди и стали

Как устроены обжимные фитинги для медных труб? А аналогичные по функциональности приспособления для стали (обычной и гофрированной нержавеющей), металлопластика и полиэтилена? Если ли у этого класса фитингов какие-то специфические проблемы? Давайте попробуем разобраться.

Обжимной уголок на медном водопроводе.

Медь

То, как выполняется соединение медных труб обжимными фитингами, зависит от типа этих фитингов.

Мягкий уплотнитель

Муфта с мягким уплотнителем.

В этом случае герметичность обеспечивается распиранием резинового или силиконового кольцевого уплотнителя, который зажимается между корпусом фитинга и распорным кольцом при затягивании гайки. Способ сборки соединения, в общем-то, довольно очевиден.

На трубку соответствующего диаметра поочередно надеваются:

Накидная гайка.

Стопорное кольцо.

Уплотнитель.

Затем трубка вводится в корпус фитинга, после чего накидная гайка затягивается — вначале от руки, потом на 1-2 оборота с помощью пары разводных или рожковых ключей. Один фиксирует положение корпуса, второй вращает накидную гайку.

Достоинства такой схемы соединения очевидны: оно не требует подрезки и калибровки края трубы и может быть выполнено своими руками с использованием самого простого инструмента.

Цена простоты монтажа — довольно умеренная надежность: при значительных механических нагрузках вырвать трубу из соединения вполне реально. Откуда взяться нагрузкам? Навскидку — хотя бы при гидроударе, сопровождающем подачу воды; впрочем, игры детей активного возраста как минимум не менее разрушительны для сантехники.

Раструбное соединение

Муфта с раструбным уплотнением.

Вторая схема соединения предназначена для отожженной меди и использует ее пластичность, способность деформироваться под нагрузкой. Герметичность обеспечивается распирающим конец трубы конусом, к которому ее притягивает накидная гайка и уплотнительное кольцо. Соединение прочнее и, что немаловажно, долговечнее: оно сохранит герметичность даже при длительном сильном перегреве, губительном для резины.

Инструкция по сборке соединения в этом случае заметно сложнее.

Труба торцуется специальным ножом. Торец должен быть строго перпендикулярен ее оси.

Затем на нее сгоняются накидная гайка и уплотнительное кольцо.

Край развальцовывается так, чтобы конусный уплотнитель вошел внутрь, после чего он притягивается накидной гайкой и уплотнительным кольцом к корпусу фитинга.

Затянутая от руки гайка подтягивается парой ключей. Не перестарайтесь с усилием: и сорвать резьбу на латуни фитинга, и разорвать накидную гайку достаточно легко.

Металлопластик

Как устроены обжимные фитинги для металлопластиковых труб?

На фото — уголок для крепления настенного смесителя.

Труба отличается от большинства альтернативных решений невысокой кольцевой жесткостью. Это ее свойство компенсируется штуцером, который используется в качестве оправки: разрезное кольцо обжимает край металлополимерного трубопровода на его поверхности.

Дополнительно герметизируют соединение:

• Шайба из фторопласта между торцом трубы и опорной площадкой фитинга. При затягивании гайки торец прижимается к ней стягивающимся разрезным колечком.
• Пара кольцевых прокладок, надетых на штуцер в проточенных на его поверхности бороздках.

Как монтируются обжимные фитинги на металлопластиковые трубы?

Труба торцуется ножом для резки металлопластика.

Впрочем: автор прекрасно обходится болгаркой с режущим кругом по металлу.
Главное — сделать рез, строго перпендикулярный к продольной оси.

Она калибруется любым предметом соответствующего диаметра. Цель — устранить овальность вблизи торца.

С внутренней стороны снимается фаска. Эта простая мера поможет не замять резиновые уплотнительные кольца.

На трубу сгоняются накидная гайка и разрезное кольцо, после чего она надевается на штуцер. Резиновые колечки можно предварительно смазать жидким мылом. Главное — не порвать их и не сместить к шайбе.

Разрезное кольцо смещается к торцу, после чего затягивается накидная гайка — вручную, потом парой ключей.

Сталь

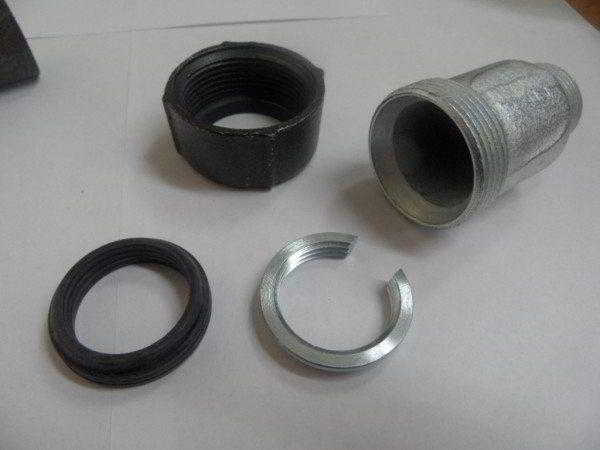

Обжимные фитинги для стальных труб — обычных, из черной и оцинкованной стали, и выполненных из гофрированной нержавейки — устроены практически одинаково. Собственно, их конструкция в точности повторяет уже изученные нами приспособления для соединения твердой меди: те же накидные гайки, стопорные кольца и кольцевые уплотнители.

Компрессионный переходник с трубы диаметром 1/2 дюйма на трубную резьбу того же диаметра.

Аналогичное по функциональности приспособление для гофрированной нержавейки.

Как монтировать такое соединение в случае трубы из черной стали?

Поверхность трубы тщательно зачищается от наслоений краски и ржавчины. Работу несложно выполнить острым ножом.

Если присутствует овальность — она устраняется. При некотором навыке для этой цели можно использовать обычный газовый ключ.

Обратите внимание: он может оставить на поверхности глубокие царапины, что недопустимо.
Если это произошло, не поленитесь убрать замятия напильником.

Последовательно сгоните на конец трубы накидную гайку, разрезное кольцо и уплотнитель.

Вставьте получившуюся конструкцию в корпус и затяните гайку парой ключей.

В случае гофрированной нержавейки, разумеется, первые два пункта можно опустить.

Полиэтилен

Обжимные фитинги для полиэтиленовых труб, в отличие от всех описанных выше, изготавливаются не из металла (латуни, меди или стали), а из того же полиэтилена. Еще одно существенное отличие — в том, что они монтируются без инструментов: гайки затягиваются только и исключительно от руки.

Полезно: максимальный диаметр компрессионных фитингов на полиэтилен с учетом этой особенности ограничен 32 миллиметрами.

Муфта без перехода диаметра.

Устройство соединения практически не отличается от описанных выше: герметичность обеспечивается кольцевым уплотнителем, который при затягивании накидной гайки распирается упорным кольцом. (См. также статью Сливные трубы: особенности.)

Как монтировать соединение?

Все поверхности очищаются от загрязнений.

С торца снимается наружная фаска. Она позволит трубе войти в фитинг с минимальным сопротивлением.

Накидная гайка, упорное и уплотнительное кольца сгоняются от торца трубы, а затем, после того, как она вставлена в корпус, обратно. Резьба, как мы помним, затягивается исключительно от руки.

Проблемы

Разумеется, без них не обошлось. Перечислим наиболее характерные проблемы компрессионных соединений.

Описание	Причина	Устранение
Течь на металлопластике при циклическом нагреве.	При монтаже смещены резиновые кольца. Циклический нагрев привел к деформации обеспечивавшего герметичность полиэтилена на штуцере.	Соединение полностью разбирается и собирается заново с правильной установкой кольцевых уплотнителей.
Течь на фитинге для труб с мягким уплотнителем любого типа.	Уплотнитель частично утратил эластичность.	Замена уплотнительного кольца.
Течь на раструбном соединении медных трубок.	Трещина трубки, надетой на конусный уплотнитель.	Трубка отрезается, заново торцуется и развальцовывается.

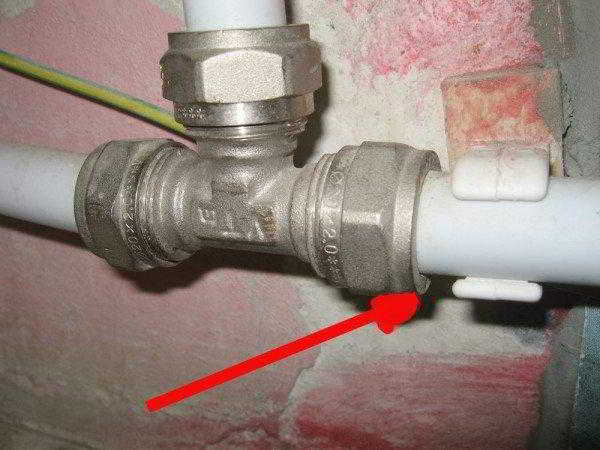

Течь из-под гайки на горячей воде — общая проблема компрессионных соединений на металлопластике.

Заключение

Надеемся, что предложенный вниманию читателя материал поможет ему в самостоятельном монтаже и ремонте сантехники. Как всегда, видео в этой статье содержит дополнительную тематическую информацию. Успехов!
