Конвекторный радиатор: принцип работы, вариации монтажа и типы приборов

Хит парад самых экономичных и эффективных обогревателей возглавляет конвекторный водяной радиатор. Благодаря оригинальной конструкции воздух в помещении быстро нагревается и, главное, не сжигается кислород. Эргономичный дизайн и возможность разместить прибор в любой точке комнаты придают ему особую привлекательность.

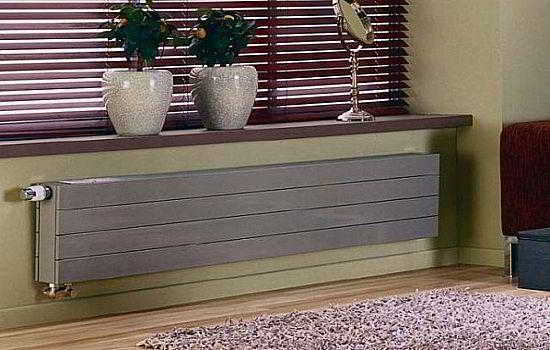

Идеальная гармония

Принцип работы

По некоторым конструктивным особенностям и принципу работы водяные радиаторы конвекторного типа отличаются от привычных батарей. Для изготовления нагревательных трубок конвектора выбрана медь с коэффициентом теплопередачи 410 ВТ/м2, корпус и теплопроводящие пластины изготовлены из алюминия соответственно 220 ВТ/м2.

Конструкция прибора представляет собой заключенный в корпус вертикальный ряд алюминиевых пластин, нанизанных с определенным шагом на горизонтальные медные трубки. Секрет кроется именно в пространстве между пластинами, где в результате разности давления воздуха, создается максимальная вертикальная тяга.

Трубка и пластины образуют цельную конструкцию

Благодаря определенному расстоянию между пластинами воздух движется по спирали и теплеет значительно быстрее, чем если бы поднимался параллельными потоками. Холодный воздух, имеющий большее давление буквально всасывается в разогретое межпластинчатое пространство с более низким давлением и вытесняет теплые потоки.

Если обычный радиатор излучает тепло, то радиатор конвекторного типа в прямом смысле слова перемешивает воздух, ускоряя прогревание помещения. Использование материалов, обладающих различной теплопроводностью, предотвращает локальный перегрев и положительную ионизацию, которая негативно влияет на нервную систему.

Преимущества конвекции над излучением тепла

Обратите внимание!
Можно выбрать модель со встроенным вентилятором, который ускоряет движение воздушных масс, или докупить его.
Хорошо, если будет в наличии воздушная заслонка – это позволит вам регулировать «напор» воздуха.

Немного рекламы

Эксплуатация конвекторов в разных условиях позволяет четко обозначить его положительные качества:

Возможность монтажа своими руками.

Различное цветовое оформление позволяет создать гармоничный ансамбль с внутренним убранством.

Разнообразие форм позволяет вписаться в нестандартную геометрию пространства

Малый вес.

Простое обслуживание.

Равномерное прогревание воздуха – разница между полом и потолком составляет от 1 до 2°C.

Экономия электроэнергии за счет нагревания небольшого количества воды.

Контроль температуры благодаря встроенному терморегулятору.

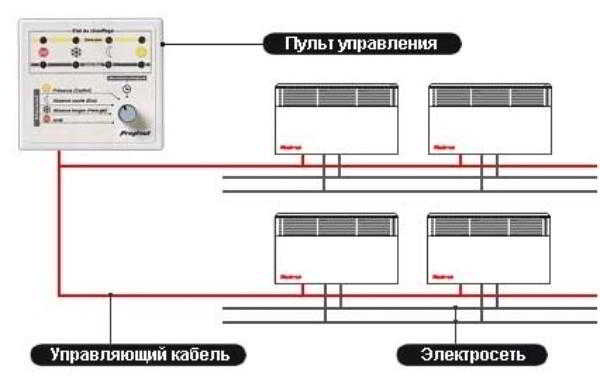

Возможность создания управляемой конвекторной системы дома.

Один пульт управляет всеми конвекторами в доме

Пожаробезопасность.

Доступная цена.

К недостаткам прибора относятся:

Неэффективность работы в помещении с принудительной вентиляцией.

В комнате с высокими потолками теплый воздух будет застаиваться вверху, не прогреваясь на уровне пола.

Запыленность вследствие активного движения воздушных масс.

В принципе, с такими недостатками можно справиться, соблюдая элементарные правила гигиены и используя «приживаемость» устройств в любой точке вашей квартиры. Размещая радиаторы отопления конвекторного типа в стратегическом месте, можно использовать их способности в полной мере.

Муки выбора

Выбор – дело ответственное и приятное в одно и то же время. Если брать за основу расходы и время на подключение к отопительной системе, неплохим вариантом будет электроконвектор. Он и кислород не сжигает, и подключается элементарно, и служит долго. Но учитывая стоимость электроэнергии, придется, выражаясь фигурально, платить по счетам.

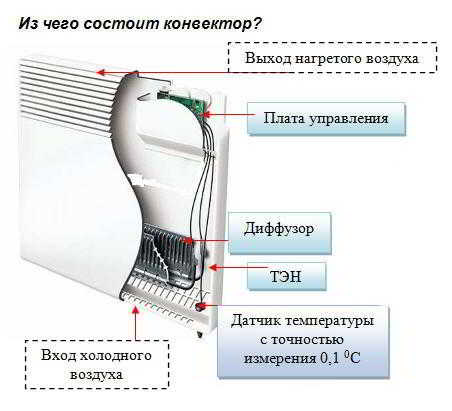

Электроконвектор

Вопрос, какой радиатор лучше масляный или конвекторный, требует понимания инертности системы:

• У конвекторного радиатора теплоноситель системы отопления непосредственно нагревает корпус, который сразу отдает тепло в пространство и термостат легко поддерживает заданный режим.
• Масляная батарея устроена иначе: резервуар, наполненный минеральным маслом, и ТЭН. Нагревание ее будет проходить неспешно в определенном порядке – ТЭН, масло, корпус. Остывание внутреннего объема масла тоже проходит медленно и начнется далеко не сразу после выключения. Таким образом, масляный радиатор всегда работает с некоторым опозданием даже при использовании терморегулятора.

Обратите внимание!
Одно дело греться масляной батареей в небольшом помещении офиса, другое дело оплачивать его работу из семейного бюджета, а это в четверть раза больше, чем за конвектор.

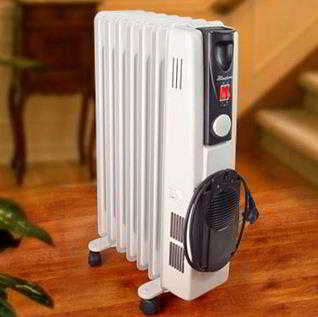

Масляный обогреватель

Вариации монтажа или типы конвекторных радиаторов

В отличие от радиаторов, которые крепятся под оконными проемами или на стене, конвекторы могут монтироваться даже в полу.

По способу монтажа конвекторные радиаторы водяного отопления делятся на следующие типы:

Настенный – крепится везде, куда «дотягиваются» трубы. Небольшой вес устройства позволяет крепить его даже на гипсокартонные перегородки, а компактность не помешает выполнить свои функции не хуже внушительной батареи.

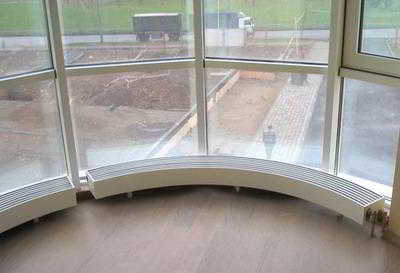

Напольный вариант идеально подходит для помещений с панорамным остеклением. Элегантные формы и гармонирующий цвет превратят устройство в элемент окна.

Встраиваемый – его присутствие выдает разве приятное тепло из-под плинтуса или веющее сквозь изящную прямоугольную решетку на полу. Расположенный перед дверью или окном до пола, прибор создаст тепловую завесу. Кроме дома часто используется в офисах, оранжереях, бассейнах.

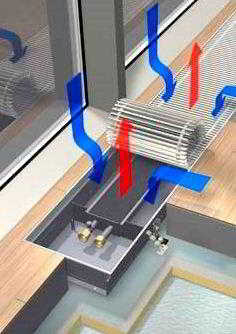

Движение масс воздуха в напольном устройстве

Особенности монтажа

Напольные и настенные радиаторы конвекторного типа монтируются по аналогии с обычными батареями.

Монтаж встраиваемых моделей имеет определенную специфику и необходимо обратить внимание на следующие моменты:

Работы проводить в закрытом помещении.

Теплообменник со стороны окна будет создавать тепловую завесу, со стороны комнаты – обогревать ее.

Расстояние между нишей и окном должно быть от 25 до 30 см.

В нишу для конвектора отопления первым делом подводится теплоноситель и электрокабель.

Прибор устанавливается строго с уровнем пола (после его заливки) с помощью регулировочных болтов.

Расстояние между стенками ниши и корпусом конвектора по периметру рекомендуется 1–1,5 см.

Фиксируется устройство в нише цементным раствором или монтажной пеной.

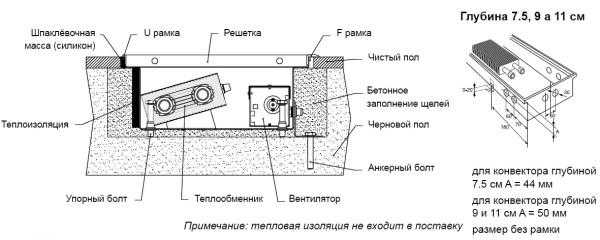

На фото представлена схема встраивания конвектора в пол

Такая инструкция поможет выполнить работы самому, сэкономив при этом порядка 1500 рублей (специалист возьмет около 4000).

Выводы

Конвекторные радиаторы отопления могут служить основным или дополнительным источником тепла. Эстетичные и безопасные они могут располагаться как в зале, так и в детской комнате. Несложный уход и высокий КПД создадут в вашем жилище приятную теплую атмосферу, а конструкционные особенности некоторых моделей помогут сэкономить полезное пространство.

На видео в этой статье показан процесс монтажа внутрипольного конвектора.
