При подключении отопления в частном доме все работы, как правило, выполняются самостоятельно. При этом есть несколько вариантов схем подключения, каждый из которых имеет свои сильные и слабые стороны. Перед тем как приступать к практической части, не лишним будет ознакомиться с теорией – существующими способами подключения и их краткой характеристикой.
Отопление частного дома
Зависимая или независимая схема
Независимая схема подключения отопления частного дома предусматривает максимальную автономность. Если в городской квартире в радиаторы поступает уже горячая, то в частном доме для ее подогрева понадобится котел, что не лучшим образом сказывается на стоимости.
Схематически показан путь тепла от ТЭЦ до потребителя
В то же время, независимый вариант имеет и преимущества:
- его работу можно регулировать в широком диапазоне, ведь все котлы оборудованы терморегуляторами;
- обогрев дома становится абсолютно независимым от состояние теплосети, учитывая изношенность фондов ЖКХ, это особенно важно;
- можно контролировать состав теплоносителя, это позволяет продлить срок службы труб и радиаторов отопления.
Что касается недостатков, то отметить можно повышенную по сравнению с зависимым аналогом стоимость и повышенную сложность монтажа. В случае с зависимым вариантом, все работы сводятся к тому, чтобы проложить трубы в квартире, установить радиаторы и врезаться в стояк, а вот независимая схема подключения отопления дополнительно потребует установку котла, циркуляционного насоса, терморегуляторов и т. д.
Сравнение стоимости автономного отопления с использованием разного вида топлива
Обратите внимание!
Абсолютно независимым можно назвать только вариант с твердотопливным котлом и естественной циркуляцией.
В таком случае для работы не понадобится ни электричество, ни газ, только дрова, пеллеты или любой другой вид топлива.
Какую схему лучше выбрать
При проектировании отопительной системы частного дома нужно определиться с:
- типом циркуляции (можно использовать самотечные системы, а можно просто установить циркуляционный насос);
- способом разводки (одно- или двухтрубная система будет использоваться).
Сравнение отопительных систем с принудительной и самотечной циркуляцией
По названию понятно, что в самотечной системе циркуляция происходит без помощи насоса. Его перемещение происходит за счет уклона подающей и обратной трубы.
Движение теплоносителя происходит так:
- котел разогревает воду, она расширяется и часть выдавливается по стояку вверх;
- далее за счет уклона труб теплоноситель перемещается к радиатору, разогревает его и отводится обратно к котлу.
Схема подключения системы отопления с естественной циркуляцией требует:
- строгого соблюдения уклонов, достаточно обеспечить перепад порядка 3-5 мм на 1 м длины;
- использования больших диаметров труб, в результате система получается намного более инерционным, чем, например, централизованный аналог.
Движение воды в системе с естественной циркуляцией
Обратите внимание!
Если сравнить количество теплоносителя в системе обогрева с насосом и в самотечной, то окажется, что в первом случае его количество в 2,5-3,5 раза больше (за счет большего диаметра трубопровода).
Использование циркуляционного насоса позволяет:
- обеспечить постоянное давление в системе и гарантировать стабильную циркуляцию теплоносителя;
- использовать трубы меньшего диаметра, это позволит снизить требуемое количество теплоносителя.

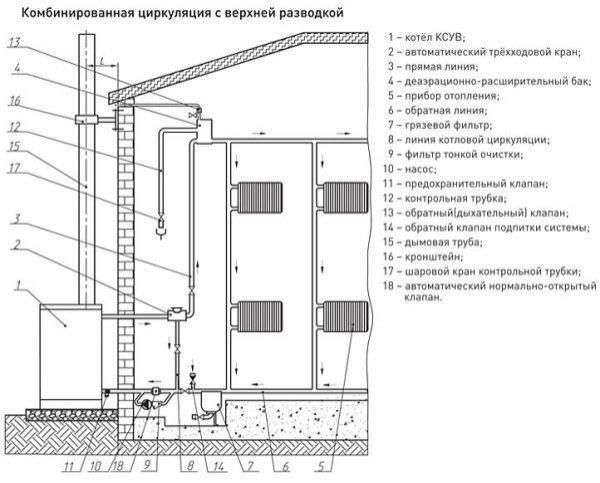

Для частного дома возможна и комбинированная схема подключения водяного отопления – в штатном режиме циркуляцию теплоносителя обеспечивает насос, а при отключении электричества работа будет обеспечена за счет уклона труб. При таком способе организации отопительной системы перед котлом врезается байпас и на нем устанавливается насос. С помощью 2 кранов его в любой момент можно выключить из работы.
Циркуляция теплоносителя не прервется при отключении электричества
Популярные схемы
Организовать обогрев в доме можно несколькими способами:
- однотрубный вариант– цена в таком случае минимальна, но вот по эффективности – это не самый лучший выбор. Все радиаторы подключены последовательно, то есть теплоноситель к последней батарее в кольце подается уже изрядно остывшим. Такой вариант можно рассматривать для обогрева небольшого частного домика;
Все батареи соединены последовательно одной трубой
- двухтрубная – подача и отвод разделены, то есть остывший теплоноситель не смешивается с подающимся из котла;
Пример 2-трубной отопительной системы
- с использованием коллектора – подключение отопления предусматривает индивидуальную подачу и отвод теплоносителя для каждого радиатора.
Использование коллектора позволяет подать теплоноситель отдельно в каждый радиатор
Обратите внимание!
При использовании коллектора отопления возрастают расходы на материалы, ведь потребность в трубах максимальная.
Зато появляется возможность регулировать температуру в доме в широком диапазоне.
Также подключение системы отопления может выполняться по вертикальной или горизонтальной схеме:
- при вертикальной разводке подача организована по нескольким стоякам, на каждом этаже к стояку подключены или несколько радиаторов;
Пример однотрубной вертикальной разводки
- при горизонтальной разводке стояк всего лишь 1. На каждом этаже по периметру проложены горизонтальные трубы малого диаметра.
Горизонтальная разводка
Классифицировать отопительные системы можно и по направлению движения теплоносителя:
- тупиковые – так называются системы, в которых теплоноситель после прохождения батареи начинает двигаться в другом направлении;
- попутные –вода движется в том же направлении, что и до батареи.
Если все работы выполняются своими руками, то для облегчения пуска отопительной системы лучше остановиться на вариант с верхним розливом. В таком случае подающую трубу придется вынести на чердак. Это немного усложнит обслуживание, зато риск возникновения воздушных пробок минимален.
О выполнении работ
Инструкция по монтажу отопления в частном доме включает несколько пунктов:
- установка и подключение котла;
- монтаж стояков;
- разводка по этажам;
- установка и подключение радиаторов;
- проверка герметичности.
На фото – работы по монтажу подходят к концу
Из перечисленных этапов отдельно нужно выделить установку и подключение радиаторов. При несоблюдении правил установки радиатора или выборе не лучшего варианта подключения эффективность обогрева может существенно снизиться.
Возможны такие варианты подключения радиаторов:
- нижнее – считается наименее эффективной, в таком случае подающая и отводящая труба подключены к радиатору в нижней части, есть большой риск того, то дальний конец батареи просто не прогреется;
- одностороннее – горячая вода подается с верхней части, а отводится теплоноситель с той же стороны, но снизу;
- седельное – подающая труба подключена к нижней части батареи, а отводится вода с другой стороны радиатора;
- диагональное – с точки зрения эффективности считается оптимальным.
Варианты подключения радиатора
Подведение итогов
Для небольшого частного дома оптимальной схемой можно считать комбинированную однотрубную систему. То есть при форс-мажорных обстоятельствах работа не прекратиться благодаря естественной циркуляции. Информация о других схемах отопления пригодится при необходимости отопить значительную площадь.Информация о других вариантах отопления пригодится при необходимости обогреть значительную площадь.
На видео внимание уделено горизонтальной однотрубной системе отопления.
