Чтобы была возможность смонтировать электроотопление загородного дома, нужно, в первую очередь, наладить бесперебойной электропитание, где напряжение постоянно будет не менее 210-230В. Если речь идёт о водяном контуре типа радиаторов или системы тёплого пола, то здесь уже необходимо обеспечить напорное водоснабжение для своевременной подачи воды в систему.
Электроотопление дома системой «Галан»
Но это тоже зачастую требует подключения электронасоса. Проще говоря, необходимы определённые условия и мы (с учётом того, что они существуют) расскажем об отоплении «Гален», о его подключении и функционировании, а также покажем по этой теме видео ролик.
Гален
Что это такое

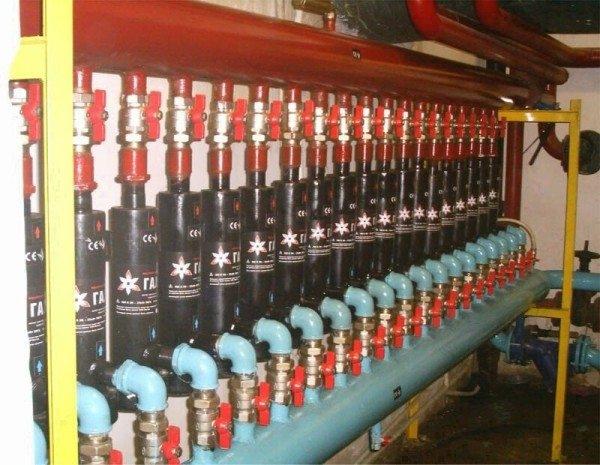

Параллельное подключение системы «Гален». Фото
Примечательно, что сам котёл здесь воду не греет, как это происходит, к примеру, с бойлером — температура жидкости здесь поднимается за счёт полярных электродов (инструкция требует наличия заземления — ПУЭ и ГОСТ 12.1.030-81). Впрочем, электроэнергия поступает сюда точно так же, как и к ТЭНу.
Только в данном случае сеть замыкается не через нагревательную спираль, а через жидкость, то есть, источником обогрева в «Галаню» служит сама вода. Такой способ разогрева более эффективен, нежели ТЭНовый — его КПД получается выше порядка 20%.
Если посмотреть на процесс с химической точки зрения, то можно отметить, что нагрев осуществляется не за счёт электролиза, а за счёт ионизации. Если выражаться более понятно, то можно сказать, что у нас в сети частота тока составляет 50Гц, следовательно, смена полярности электродов будет происходить 50 раз в секунду.
Такие резкие перепады с той же периодичностью направляет ионы то в одну, то в другую сторону — движение создаёт энергию, которая, в свою очередь, поднимает температуру воды.
Примечательно, что утечка жидкости в таком котле практически не влияет на безопасность — если ёмкость повреждена, и вода с неё вытекает, то получается отсутствие проводника для замыкания цепи, следовательно, система автоматически отключается. Такая физическая закономерность исключает возможность возгорания системы.
Рекомендация. В качестве теплоносителя используется жидкость «Аргус — Галан», использование в системе жидкостей, не предусмотренных ЗАО «Галан», даже если они являются антифризами для систем отопления, гарантийные обязательства аннулируются. Также, электроотопительные котлы для дома такого типа не следует подключать к автоматике, которая не рекомендована заводом-производителем.
| Параметры | Оптимальное применение котлов | |||||||
| Очаг 2 | Очаг 3 | Очаг 5 | Очаг 6 | Гейзер 9 | Гейзер 15 | Вулкан 25 | ||
| Размеры помещения (м3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Потребляемая мощность номинальная (кВт) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Напряжение номинальное (В) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Средний расход электроэнергии при достаточном утеплении помещения (кВт/час) | 0,5 | 0,75 | 1,25 | 1,5 | 2,5 | 4 | 6,6 | |
| Максимальная сила тока каждой фазы (А) | 9,1 | 13,7 | 22,7 | 27,3 | 13,7 | 22,7 | 37,5 | |
| Номинальная сила тока для автоматики в электромеханическом варианте (А) | 10 | 16 | 25 | 32 | 3 по 16 | 3 по 25 | 3 по 40 | |
| Сечение медного провода (мм2) | 220В | 4 | 4 | 4 | 6 | — | — | — |
| 380В | — | — | — | — | 4 | 4 | 6 | |
| Рекомендуемое количество теплоносителя в системе отопления (л) | 20 — 40 | 25- 50 | 30 — 60 | 35 — 70 | 50 — 100 | 100 — 200 | 150 — 300 | |
| Внутренний диаметр (ДУ) патрубков на входе и выходе в котле (мм) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Длина агрегата (мм) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Масса агрегата (кг) | 0,85 | 0,9 | 1,05 | 1,1 | 5,0 | 5,3 | 5,7 | |
Таблица возможного подбора котлов по параметрам
Предупреждение. В настоящее время электроотопительные системы для дома от фирмы «Галан» постоянно модифицируются. Поэтому, в таблице, приведенной выше, могут быть незначительные отклонения от параметров самых последних моделей.
Монтаж

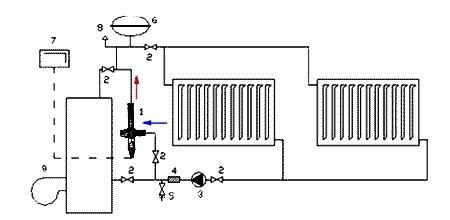

На фото – схема стандартного подключения электрокотлов
Цифры означают следующее:
- Если вы хотите своими руками установить любую систему «Галан», то это говорит о том, что у вас будет двухтрубный контур («подача» и «обратка») закрытого типа. Кроме того, установка электродных котлов может производиться только в вертикальном положении и только выше отопительных радиаторов, как, впрочем, это и показано на верхней схеме. Помимо этого, диметр котельного блока и сечение стояка должны соответствовать дюйму с четвертью или 32 мм.

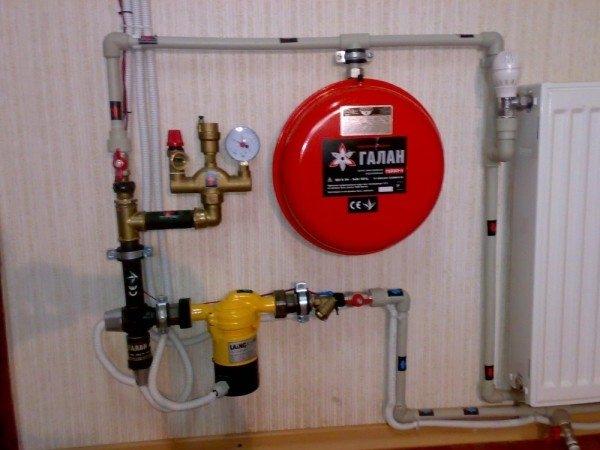

Схема параллельного или модульного подключения
- В тех случаях, когда производится модульное или параллельное подключение котлов, сечение стояка следует рассчитывать индивидуально, для каждого отдельного случае, в зависимости от количества используемых модулей. Магистральные трубы или лежаки должны в любом случае иметь диаметр 25 мм, а отводы к радиаторам — 20 мм (имеется в виду наружное сечение полипропилена).
Примечание. Первые 1200 мм трубы подачи должны быть не оцинкованы, иметь диаметр 32 мм, а также иметь вертикальное расположение. Такое сочетание увеличивает зону ионизации, что в свою очередь, поднимает КПД котла.
Схема подключения электродных котлов для тёплого пола
Пояснения:
- Кроме того, электроотопление деревянного дома (кирпичного, блочного) может осуществляться с помощью системы водяного тёплого полу, где теплоноситель будет обогреваться теми же электродными котлами. Схема подключения остаётся такой же, как и с ТЭНовым агрегатом, но цена эксплуатации значительно понизится за счёт увеличения КПД.
Заключение
Можно с уверенностью сказать, что электроотопление загородного дома системами «Галан» очень быстро набирает популярность, несмотря на то, что это в некоторой степени до сих пор является ноу-хау. И в этом нет ничего удивительного, так как всё хорошее очень быстро усваивается рынком потребления.
