Кровельная система – один из главных элементов дома, надежно защищающий внутренние помещения от проникновения атмосферных осадков и леденящих потоков воздуха.
При обустройстве такой конструкции важно знать, как рассчитать высоту крыши и габариты каждой детали.
Соблюдение всех правил, составление чертежа и правильный монтаж позволяют кровле отводить поступающую влагу без чрезмерного увеличения весовой нагрузки на стропильные доски.
Какие факторы следует учитывать
К числу факторов, оказывающих влияние на определение высоты крыши любого сооружения, относят следующие наименования:
Графический и математический методы расчета высоты крыши
При вычислении высоты крыши в большинстве случаев используются графический и математический методы расчета.
Первый способ вычисления искомого показателя заключается в применении формулы.
Подсчет здесь осуществляется на основе такого показателя, как длина одной из сторон равномерного треугольника с прямым углом.
Второй метод подразумевает составление подробного чертежа с указанием всех параметров в определенном масштабе.
Математический способ
В случае использования представленного метода расчетов необходимо применять формулу: a = b х tg a, где:
Последнее значение определяется с учетом технических требований и рекомендационных писем изготовителя выбранного кровельного сырья.
Графический способ
Расчет параметров крыши по данному направлению подразумевает вычисление значений, образующихся при пересечении центральной части крыши и линии ската, выстроенной под конкретным уклоном от границы свеса.
Особенности расчета представленными методами
Указанные методы подсчета позволяют определить лишь подъем крыши.
Показатели с большей точностью можно вычислить только при монтаже стропильной системы.
При выступе стропильных досок за границу прогона следует к высоте искомого параметра добавить 2/3 толщины использованного бруса. Это обусловлено сокращением толщину материала на 1/3 за счет глубины врубки.
При осуществлении расчета учитывать стропильную обрешетку ввиду малозначительности ее размеров не требуется.
Следует принимать во внимание, что при непосредственном возведении крыши возможны незначительные отклонения в большую или меньшую сторону.
При этом каких—либо негативных последствий разница показателей до 10 см не оказывает.

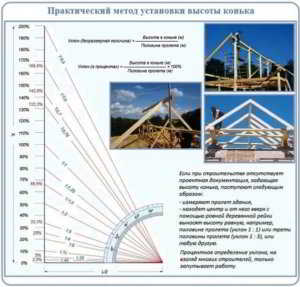

Практичный способ
Представленный метод определения высоты крыши был позаимствован у североамериканских строителей, специализирующихся на возведении каркасных домов.
Его уникальность скрыта в конструктивной особенности: элемент монтажа нижних пяточных частей к основанию выполняется посредством врубки.
В такой ситуации стропильные направляющие опираются на коньковый брус. При несоблюдении названного требования возможно изменение уклона, что приведет к уходу от рекомендованных производителем кровли значений.
Основу вычислений составляет равнобедренный треугольник. Такая геометрическая фигура в процессе расчетов разделяется на две одинаковые части с образованием соответствующего числа прямоугольных треугольников.
Для правильного расчета высоты крыши необходимо придерживаться следующей последовательности действий:
В соответствии с выбранным масштабом необходимо начертить стропильную ногу с учетом ее просадки ввиду вырубки.
Для упрощения выполнения этого этапа следует параллельно диагонали начертить линию с длиной, равной 2/3 толщины стропильной доски.
Более простыми словами, высота коньковой части формируется посредством сложения подъема крыши и 2/3 толщины стропильной доски.
Между тем, в ходе монтажа не следует забывать, что крыша – достаточно сложный элемент. Ввиду этого при строительстве возможны небольшие расхождения.
Это обусловлено тем, что дерево – живой материал. Такому сырью свойственно постоянное протекание физических процессов: впитывание и отдача влаги, смятие, растяжение и пр.
Как рассчитать высоту крыши с учетом ширины дома при помощи калькулятора
В настоящее время существует множество сервисов и программ, с помощью которых можно вычислить высоту конька.
Для этого в большинстве случаев необходимо указать следующие параметры:
Посмотрим полезное видео о проведении расчетов при помощи онлайн калькулятора:
Оптимальная высота вальмовой крыши одноэтажного дома
Вальмовый тип представляет собой сложную конструкцию. В ее состав входят два трапециевидных и два треугольных ската.
Несмотря на высокие затраты, связанные с возведением, такой элемент позволяет оборудовать дополнительный мансардный ярус с окнами.
При проведении расчетов высоты следует использовать классическую формулу для вычисления аналогичного параметра для двускатной крыши. Единственной особенностью в таком случае является деление ширины дома не на две, а на четыре части.
В большинстве случаев стандартные значения высоты вальмовой крыши составляют 2,5 м. Выбор такого показателя с погрешностью 0,5 м обусловлен оптимальной высотой потолка.
Высота фронтона одноэтажного дома
На значение этого показателя во многом оказывает влияние выбранный тип крыши и высоты, а также внешние весовые и ветровые нагрузки.
Классическим является полноразмерный фронтон с размерами 140—150 см, однако наиболее практичными признаны показатели высоты 200—210 см.
Называть пропорции сооружения стандартными можно только в том случае, когда высота фронтона равна высота стены здания. При этом в расчет в такой ситуации цоколь и фундамент не входят.
Строительство невысокого фронта визуально сделает будущее строение приплюснутым. Также и возведение такого элемента с большими значениями сведется к тому, что крыша будет казаться нависшей над постройкой.
Как определяется высота ската крыши
Уклон – немаловажный фактор при строительстве крыши. Под этим понятием кроется угол наклона кровельной системы относительно уровня земли.
По типу уклона разделяют следующие виды крыш:
На угол наклона влияют следующие параметры:
На схемах и чертежах уклон обозначают как в процентах, так и в градусах.
Расчет такого значения с легкостью можно выполнить без использования геодезических и иных специальных приборов.
Для этого надлежит установить два показателя:
Для вычисления уклона необходимо разделить А на В. Процентная величина получается посредством умножения получившегося частного на 100.
Большую наглядность внесет вычисление на примере: длина заложения – 2,5 м; высота конька – 5 м. Уклон равен 2,5 : 5,0 = 0,5 х 100 = 50%, что согласно таблицам СНиП равняется 27.
Посмотрим видео как рассчитать высоту крыши и ее наклон:
Грамотный расчет и правильный учет всех особенностей материалов позволяют сохранить тепло и уют в доме, обеспечив долговечность не только постройки, но и безопасность каждого из домочадцев.
