Посреди XX столетия шведский конструктор Йохан Эриксон обосновал, что цемент из консистенции гипса и извести не никчемный материал. При добавлении к этому раствору особых порообразующих добавок можно получить чрезвычайно подходящий стройматериал.

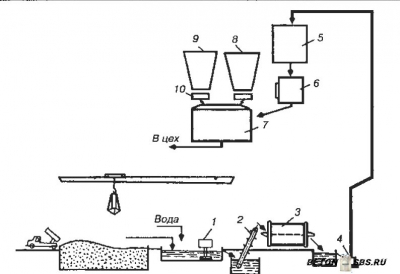

Схема производства легкого тонкодисперсного бетона с внедрением «мокрых» отходов производства асбестоцементных изделий: 1 – смеситель; 2 – элеватор; 3 – мельница; 4 – растворонасос; 5 – промежная емкость; 6 – дозатор; 7 – бетоносмеситель; 8 – бункер с песком; 9 – бункер с цементом; 10 – дозатор.
Легкие бетоны на пористых заполнителях имеют объемную массу более 1800 кг/м3. Они делаются на базе обыденного и быстротвердеющего портландцемента и шлакопортландцемента с добавлением неорганических пористых наполнителей. Для неких видов конструктивно-теплоизоляционных и теплоизоляционных пористых материалов употребляются отходы сельскохозяйственных культур, древесные органические заполнители, вспученные пластмассы, к примеру, в стиропорбетоне.
Содержание:
Легкий бетон в строительстве
Легкие материалы на заполнителях, дающих пористость, используются в штатском строительстве для производства панелей внешних стенок. Такие конструкции имеют ряд преимуществ перед конструкциями, изготовленными из остальных материалов, и делаются в главном однослойными из марок 50-75, большим весом 800-1500 кг/м3, а время от времени двухслойными либо трехслойными. Элементы однослойные чрезвычайно ординарны в изготовлении, потому стоимость на их невысока. В ближайшее время стали достаточно обширно применяться пустотелые панели из легкого материала с за ранее напряженной арматурой. Данные панели интенсивно распространяются в применении из-за собственной рациональности.
Таблица теплопроводимости легких бетонов.
Применение легкого материала во внутренних конструкциях более отлично в несущих перегородках и перекрытиях. Это дозволяет значительно понизить вес конструкций и приметно уменьшить издержки на цемент и арматуру. Расширенное применение внутренних частей из легких материалов дозволяет понизить стоимость строй работ и существенно сберечь цемент и сталь.
Также используются крупнопанельные всеохватывающие межэтажные керамзитовые перекрытия с высочайшей заводской готовностью. Перекрытия прибыльно устраивать и на наиболее томных заполнителях, потому что чем выше марка бетона, тем меньше воздействие большого веса заполнителя на большой вес материала.
Виды пористых наполнителей
Неорганические пористые заполнители имеются в различном виде, и, благодаря этому, в любом экономическом районе страны можно изготавливать вид заполнителя, который будет более выгоден по своим технико-экономическим показателям. Пористые заполнители в природе получают дроблением и фракционированием горных пористых пород, таковых как известковый и вулканический туф, пемза и остальные. Такие заполнители являются самыми дешевенькими и получаются без тепловой обработки. Также недорога и шлаковая пемза, получаемая вспучиванием доменных шлаков.
Заполнители, благодаря которым выходит пористость бетона, делаются и искусственным методом: горные породы, такие как вермикулит, перлит, керамзит, обжигаются и вспучиваются. Для производства аглопорита употребляется минеральное сырье: лессовые породы и глинистые, топливные шлаки, золы и остальные, которые обжигаются с добавлением размельченного каменного угля в установках агломерации.
Проектные марки прочности
Систематизация легких бетонов по признакам вспученного и большого пористого заполнителя.
Легкий бетон, имеющий пористость, от всех других видов различается универсальностью. При имеющихся заполнителях, дающих пористость, и при использовании технологических приемов получаются смеси, используемые в разных строй отраслях: теплоизоляционные с большой массой наименее 500 кг/м3; конструктивно-теплоизоляционные, предназначающиеся для конструкций огораживания, покрытия спостроек и стенок, большой массой до 1400 кг/м3, марки по прочности 35-100; конструктивные, имеющие объемную массу от 1400 до 1800 кг/м3, с высочайшей морозостойкостью (Мрз 100-300) с марками прочности от 150 до 500.
Два важнейших характеристики легкого бетона определяют его свойства: величина большой массы и проектная марка прочности на сжатие. К примеру, материал с большой массой 1000 кг/м3 и с прочностью 75 обозначается так: 75/1000.
От большой массы заполнителя, дающего пористость, зависит большая масса слитного строения легкого бетона. Наибольшее его насыщение пористым заполнителем дает чрезвычайно прибыльное сочетание характеристик теплопроводимости, большой массы и расхода цемента. При всем этом миниатюризируется содержание цементного камня и расход самого цемента, который является самым томным из составных частей изготавливаемого материала.
От 700 до 1400 с шагом в 100 единиц – это установленные марки конструктивно-теплоизоляционного бетона в его обычном состоянии опосля сушки до неизменной массы при температуре в 105 градусов по Цельсию. Охарактеризовывает пористость данного материала его большая масса. Повышение большой массы значит понижение пористости, при всем этом растет его крепкость и возрастает теплопроводимость.
По прочности на сжатие установлены последующие марки: 25, 35, 50, 75, 100, 150, 200, 250, 300, 400, 500. Для стенок обычно употребляют марку 25 либо 35, а из марок 50, 75, 100 делаются большие стеновые блоки и панели.
Схема соотношения меж компонентами в бетонной консистенции.
Применяя портландцемент марки от 400 до 600, получают легкие конструктивные марки материала от 150 до 500. Шлаковая пемза, аглопоритовый щебень либо керамзитовый гравий при всем этом служат большим заполнителем. Заполнитель берется наиболее плотный с большой насыпной массой 600-800 кг/м3, а кварцевый песок часто применяется в качестве маленького заполнителя. От марки зависит расход портландцемента, и он колеблется от 250 до 600 кг/м3.
Большая масса легких конструктивных материалов, в каких применен кварцевый песок, доходит до 1800 кг/м3, но у томного материала она больше на 600-700 кг/м3. Потому отношение прочности к большой массе – коэффициент конструктивного свойства, при схожей прочности у легкого бетона выше приблизительно в 1,4 раза. Потому применение легких пористых бетонов заместо томных чрезвычайно прибыльно там, где довольно отлично понижение массы конструкции, к примеру, в конструкциях из железобетона с большенными просветами (пролетное строение мостов, фермы и т. д.). При всем этом расход арматурной стали миниатюризируется на 15-30%.
Деформативные характеристики и теплопроводимость
Деформативные характеристики томных и легких материалов, имеющих пористость, довольно очень различаются. Легкие, сделанные на пористых заполнителях имеют огромную трещиностойкость, благодаря предельной растяжимости, которая выше в 2-4 раза, чем у равнопрочного томного. Но легкий бетон имеет усадку и ползучесть огромную, чем у томного.
От большой массы и влажности зависит теплопроводимость легкого бетона. Теплопроводный коэффициент увеличивается на 0,01-0,03 Вт/(м*К), при увеличении влажности материала всего на 1%. От коэффициента теплопроводимости и от большой массы зависит толщина стенки, и она быть может от 22 до 50 см.
От морозостойкости зависит долговечность материала. Легкие бетоны, выдерживающие наиболее 15-ти попеременных циклов замораживания и оттаивания, используются для ограждающих конструкций.
Таблица теплофизических черт полистиролбетонов.
Для мокроватых промышленных помещений в районах с жестоким климатом необходимы наиболее морозоустойчивые легкие бетоны. И эти требования стают еще выше при применении легкого материала в мостовых конструкциях, гидротехнических сооружениях и им схожим. В таковых вариантах применяется материал с морозостойкостью марок Мрз50, Мрз100 и Мрз200.
Для легкого морозоустойчивого материала маркой не ниже 600 и 500 советуют использовать портландцемент, сделанный с умеренным содержанием трехкальциевого алюмината (менее 6-7%) на базе клинкера. В качестве большого заполнителя для такового материала лучше брать керамзитовый гравий, потому что он имеет запасные поры, не заполненные водой в обыденных критериях.
Характеристики морозостойкости
Чем больше в керамзите размер пор, тем выше его морозостойкость. Вода в керамзите, замерзая, расширяется и отжимается в вольные от воды поры, при всем этом материал не повреждается. Размер пор в керамзите определяют по водопоглощению керамзита при обычном давлении и под вакуумом. При применении в материале керамзитового песка заместо маленького заполнителя его морозостойкость резко увеличивается.
Морозостойкость зависит и от свойства цемента и его наполнителей и от строения материала. Оно обязано быть слитным, и цементного теста обязано быть такое количество, чтоб его хватило на образование оболочек вокруг зернышек пористого заполнителя, которые уменьшают водопоглощение этими самыми зернами, что наращивает стойкость легкого материала.
График зависимости морозостойкости бетона от – наибольшего относительного роста разности больших деформаций бетонного и обычного образцов при замораживании: 1 – для томного бетона; 2 – для легкого бетона.
Легкие виды материала при рациональном объеме воды затворения имеют самую большую морозостойкость. При всем этом используемые методы уплотнения обеспечивают малогабаритное размещение жестких составляющих, и это отвечает минимальному коэффициенту выхода. Увеличению морозостойкости и созданию хороших структур легкого материала содействует применение гидрофобизирующих добавок и лучший расход воды.
Ежели 5-10% воды затворения поменять битумной эмульсией, то увеличивается таковой показатель бетона, как удобоукладываемость, а капиллярное всасывание и водоотделение миниатюризируется. При внедрении кремнийорганических жидкостей в 0,1-0,2% от общей массы цемента растет морозостойкость. Также используются канифольное мыло 0,02 – 0,04% и абиетат натрия менее 0,01%.
С помощью опытов показана возможность получения легких материалов, которые будут выдерживать до 800 циклов замораживания/оттаивания, при понижении прочности бетона на пористых заполнителях менее чем на 25%.
Получение легких материалов с малой водопроницаемостью и высочайшей морозостойкостью чувствительно расширяет способности их внедрения.
Такие материалы удачно употребляются в гидротехническом строительстве, мостостроении и даже при построении судов.
Защитные средства
Конструкции из легкого бетона при средне — и слабоагрессивных средах могут применяться без специальной защиты в этом случае, ежели его показатель проницаемости не будет ниже, чем у томных материалов, используемых в таковых же критериях. В брутальной среде без опытнейшей проверки применение легких бетонов не разрешается.
Схема устройства пола из легкого бетона с пенополистирольным заполнителем и последовательность технологических операций.
Для построения несущих армированных конструкций легкий материал обязан иметь слитную структуру, другими словами быть плотным. При таковой структуре межзерновые пустоты крупноразмерного заполнителя очень заполнены цементным веществом. В таком материале не нужна защита от коррозии железной арматуре. Добавки и вид цемента выбираются согласно тем советам, которые приняты для эксплуатируемых в данных критериях томных бетонов. При всем этом нормируется расход цемента и устанавливается доза добавок для увеличения прочности легкого бетона.
Особые меры по защите арматуры в материале используются при недостаточной плотности защитного слоя легкого бетона. К примеру, железные детали в конструкциях из такового материала защищают от коррозии оцинкованием.
Водостойкость плотных цементных материалов несущественно различается от водостойкости бетонов томных. Обычно от краткосрочного насыщения водой легкие бетоны уменьшают свою крепкость менее чем на 15%.
У конструктивных легких пористых материалов водонепроницаемость высочайшая. Керамзитобетон с цементным расходом в 300-350 кг/м3 воду не пропускает даже при давлении в 2 МПа. Легкие бетоны имеют малую водопроницаемость, и это подтверждает длительная эксплуатация разных гидросооружений и тесты напорных труб. Любопытно, что водонепроницаемость легких пористых бетонов с течением времени увеличивается.
Tagged Канализация, Монтаж самодельной установки для изготовления пенобетона
