Самодельная цепная торцовочная пила сделанная своими руками: подробное описание изготовления самодельного станка с пошаговыми фото.

Приветствую читателей сайта Сам Себе Строитель! Хочу показать интересную идею по изготовлению торцовочной пилы, вместо диска здесь установлена шина от бензопилы. Такое решение имеет несколько преимуществ по сравнению с бензопилой: не нужно тратиться на масло и бензин для бензопилы, здесь установлен электродвигатель. Длина шины позволяет резать большие заготовки, это практичнее по сравнению с дисковой пилой.

Материалы для изготовления самодельной электропилы:

  • — электродвигатель асинхронный 4000 об/мин;
  • — шина и цепь;
  • — держатель для шины и цепи (можно купить готовый комплект для болгарки);
  • — дверной или мебельный газовый упор;
  • — пара корпусных подшипников и ось;
  • — уголок;
  • — листовая сталь;
  • — винты, болты, гайки и пр.

Далее на фото показан процесс изготовления цепной торцовочной пилы.

Цепная торцовочная пила своими руками

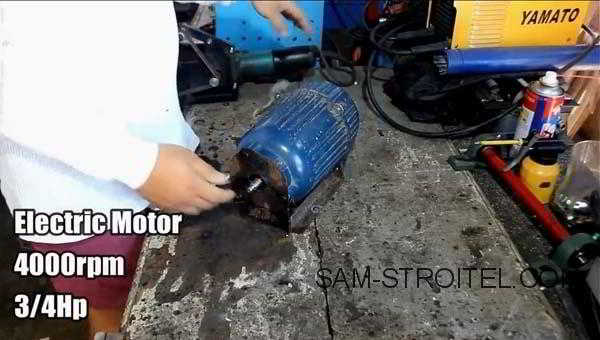

Электродвигатель асинхронный 4000 об/мин.

Цепная торцовочная пила своими руками

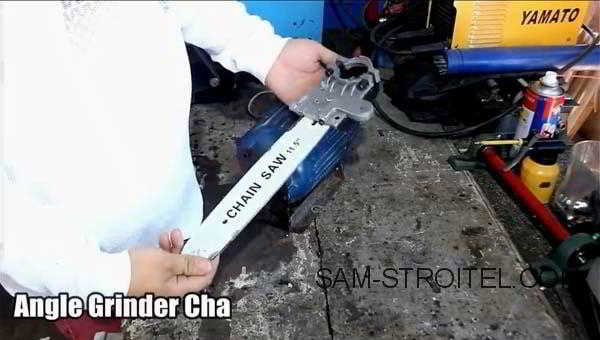

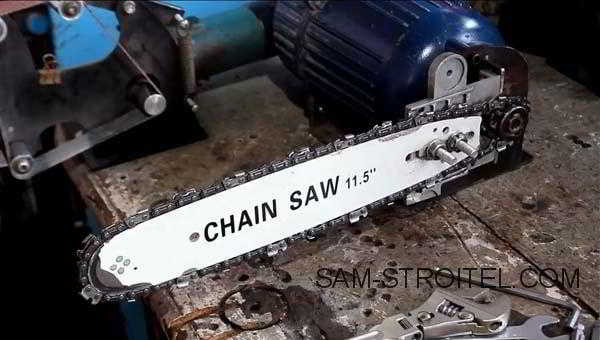

Шина.

Цепная торцовочная пила своими руками

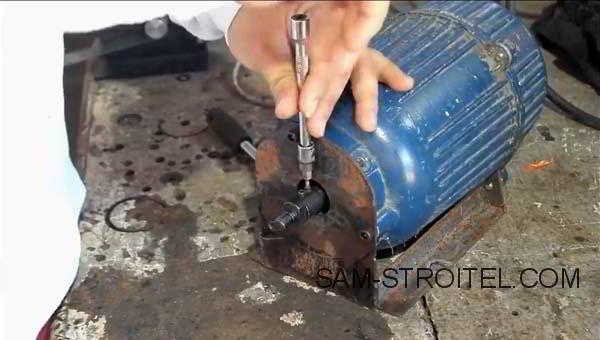

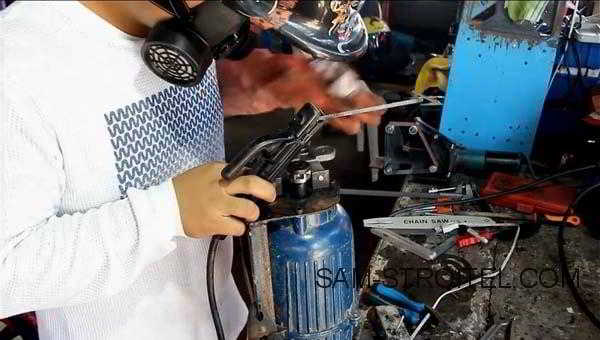

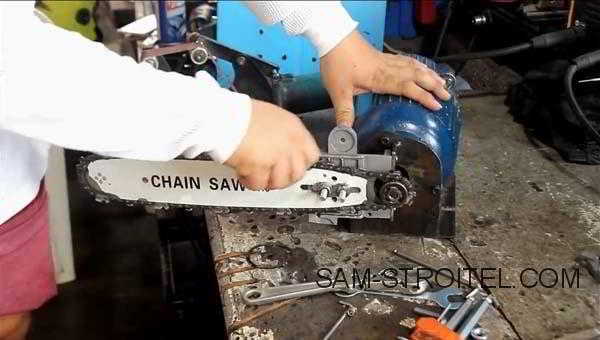

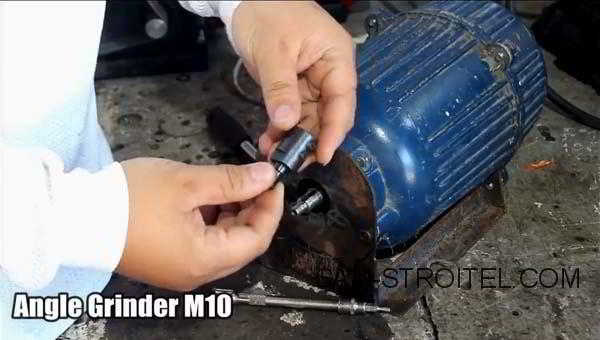

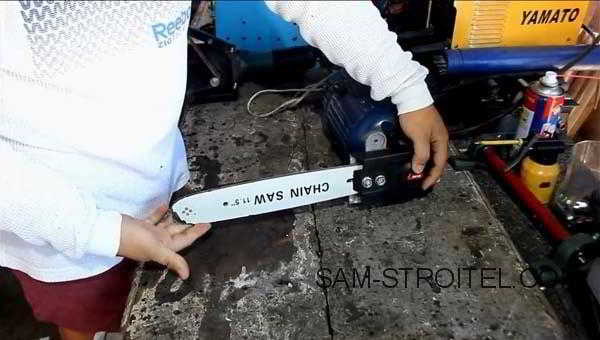

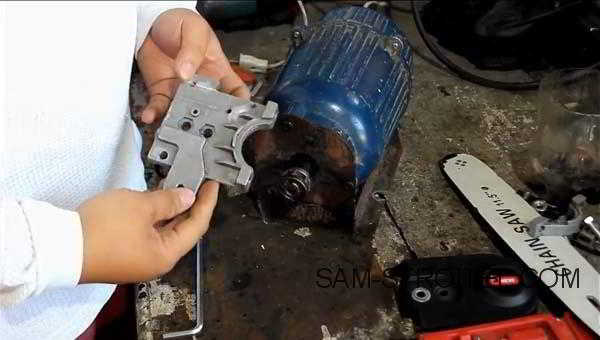

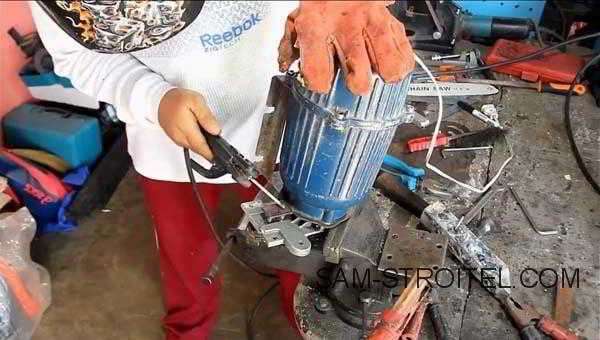

Установим шину на двигатель. Автор собрал простую рамку под двигатель из уголка и стальной пластины. На вал мотора ставится звездочка от пилы, в соответствии с расположением звездочки крепим держатель для шины. Подобный держатель можно достать из старой бензопилы, и самое главное, что в нем уже есть масляный насос, который будет обеспечивать смазку шины.

Читайте также »   Как определить пол суточного цыпленка? Способы и видео.

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

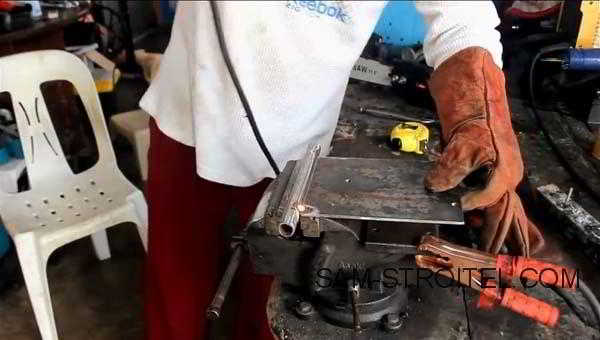

Собираем раму для станка, основание можно сварить из уголка, на основание устанавливается ось с подшипниками. К оси крепится платформа в виде листа стали, уже к этой платформе прикручивается двигатель.

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

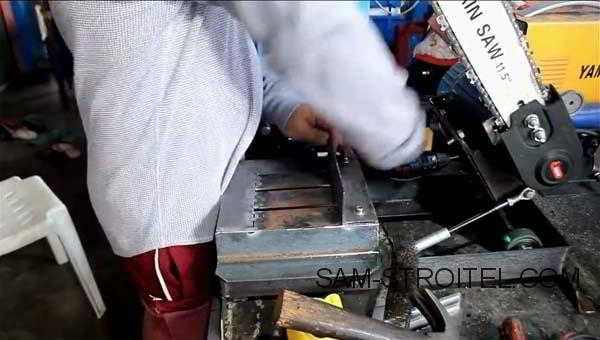

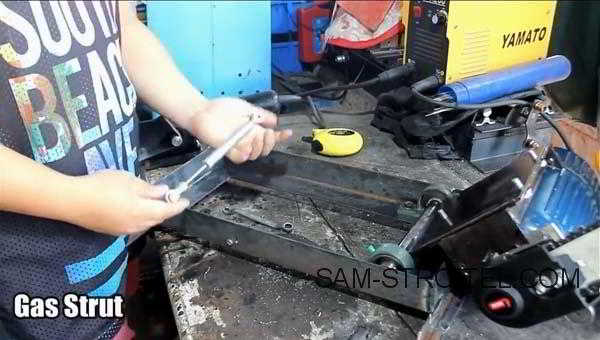

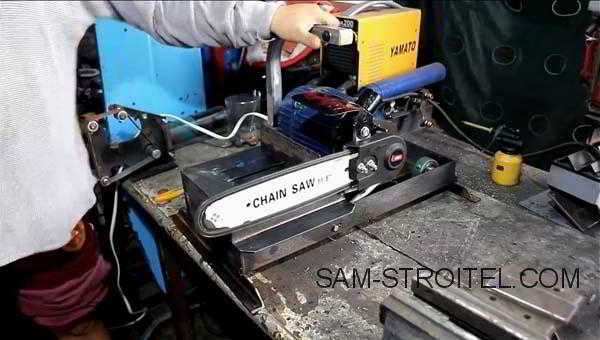

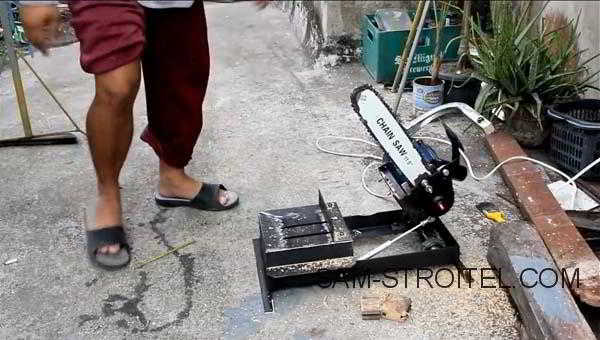

Мотор с шиной, можно поднимать и опускать. Чтобы мотор было легче поднимать, автор установил газовый упор.

Цепная торцовочная пила своими руками

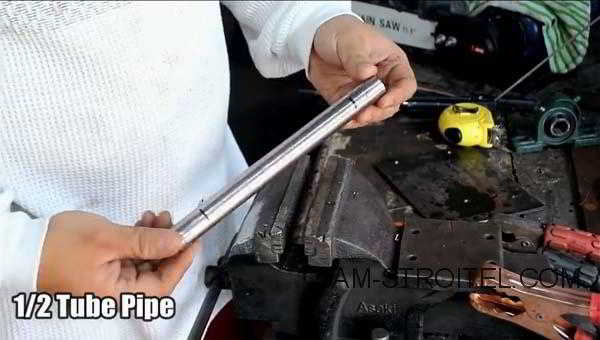

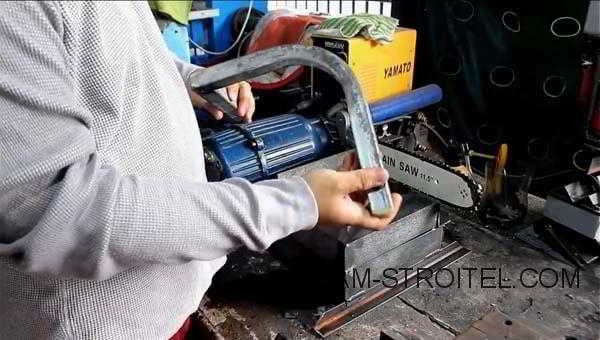

Делаем ручку из профильной трубы, за которую будем опускать мотор, на ручке ставим кнопочный включатель.

Цепная торцовочная пила своими руками

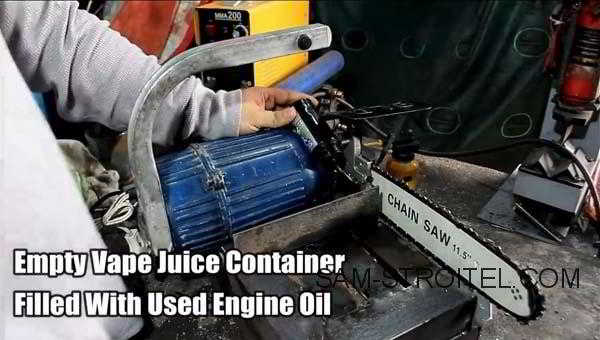

Автор подключил небольшую бутылочку через шланг к масляному насосу, в итоге цепь и шина будет смазываться. Если масляного насоса нет, нужно обязательно придумать, как иначе смазывать цепь.

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

Цепная торцовочная пила своими руками

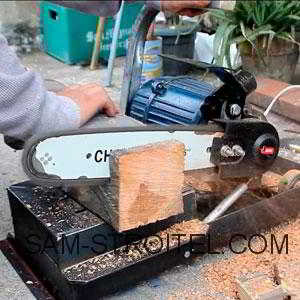

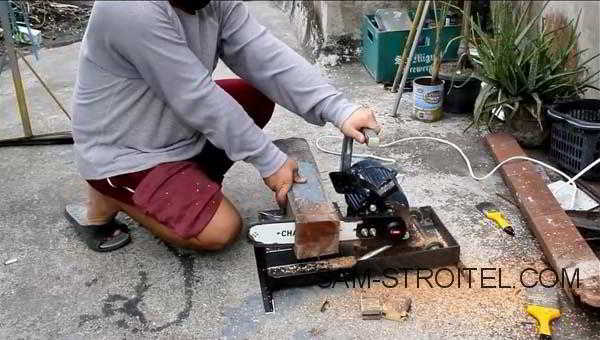

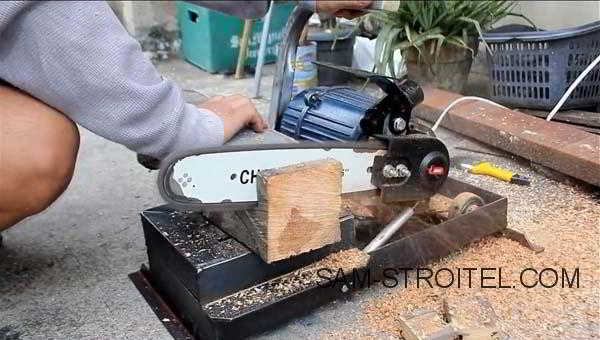

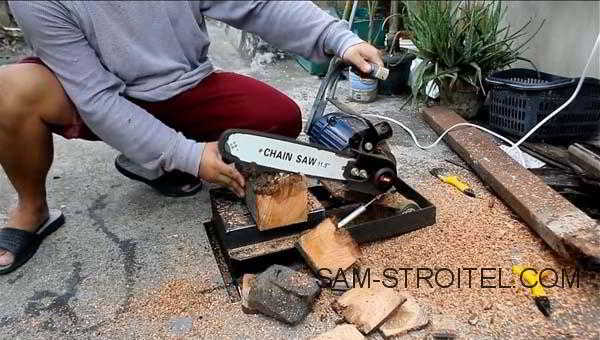

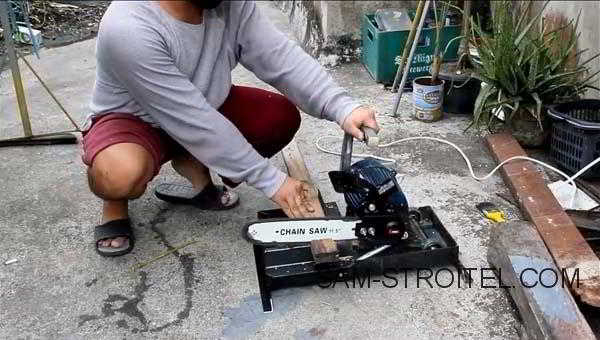

Самодельная шинная пила удачно прошла испытания, довольно успешно пилит древесину.

При работе очень важно придерживаться техники безопасности! Так как шина будет находиться в опасной близости возле рук и других частей тела.

Цепная торцовочная пила своими руками

Здесь можно посмотреть видео, где показана торцовочная пила в работе.
